در پروژه‌هایی که گودبرداری عمیق در فضای شهری انجام می‌شود، کنترل تغییر شکل زمین و حفظ ایمنی سازه‌های اطراف اهمیت دارد. روش تاپ دان برای پروژه‌هایی که محدودیت فضای کارگاه، گودبرداری عمیق و شرایط پیرامونی حساس دارند، گزینه‌ای قابل بررسی است. این روش، اجرای سازه و گودبرداری را به‌صورت مرحله‌ای و از بالا به پایین پیش می‌برد.
در این روش، استفاده از ستون‌ها و اعضای فولادی امکان اجرای سریع‌تر برخی مراحل سازه را فراهم می‌کند. بااین‌حال، کیفیت اتصال‌ها و دقت نصب ستون‌ها نقش مهمی در عملکرد نهایی سیستم دارد. این مقاله تاپ داون فولادی را به‌صورت تخصصی بررسی می‌کند.
تاپ دان فولادی چیست؟
تاپ دان فولادی روشی برای اجرای ساختمان‌های با اسکلت فولادی دارای زیرزمین‌های عمیق است. در این روش اجرای طبقات و گودبرداری به‌صورت مرحله‌ای و از ترازهای بالاتر به سمت پایین انجام می‌شود. به این صورت که ابتدا عناصر باربر قائم و سیستم نگهدارنده پیرامونی (در صورت نیاز و بنا بر ملاحظات طراحی) اجرا می‌شوند. سپس سقف تراز بالاتر ساخته شده و عملیات حفاری از طریق بازشوهای پیش‌بینی‌شده ادامه پیدا می‌کند.
در این سیستم، سقف‌های اجرا شده به‌عنوان تکیه‌گاه جانبی دیواره گود عمل می‌کنند. به همین دلیل، مراحل و ترتیب اجرا باید در طراحی مشخص باشند. محل ستون‌ها، بازشوهای حفاری، اتصالات و مسیر ورود و خروج تجهیزات هم باید با این موارد هماهنگ شوند.
تفاوت تاپ دان فولادی با تاپ دان بتنی
تفاوت اصلی این دو سیستم به نوع اجزای سازه و شیوه اجرای آن‌ها مربوط است. در تاپ دان فولادی، ستون‌ها و تیرهای فولادی پیش از انتقال به کارگاه ساخته و سپس در محل نصب و به یکدیگر متصل شوند. واضح است که در این روش نوع اتصال، به‌ویژه انتخاب بین جوش و پیچ، بر نحوه نصب و کنترل کیفیت تاثیر دارد.
در سیستم بتنی، بخش بیشتری از سازه در محل پروژه و با آرماتوربندی، قالب‌بندی و بتن‌ریزی اجرا می‌شود. در مقابل، سیستم فولادی به دقت بیشتری در ساخت، حمل، نصب و اتصال قطعات نیاز دارد. بنابراین انتخاب بین این دو روش باید با توجه به شرایط پروژه و توالی اجرای گود و سازه انجام شود.
اجزای اصلی سازه فولادی در روش تاپ دان
در یک سیستم تاپ دان فولادی، ستون‌ها، تیرها، سقف‌ها و اتصالات از اجزای اصلی سازه هستند. در کنار این اجزا، سیستم نگهدارنده پیرامونی مانند دیوار حائل هم باید با سازه داخلی هماهنگ شود.
نحوه اتصال سقف‌ها به ستون‌ها و دیواره پیرامونی هم اهمیت بسیاری دارد. در واقع این اتصال‌ها باید علاوه‌بر انتقال نیرو، با توالی گودبرداری و محدودیت دسترسی در ترازهای زیر زمین سازگار باشند. مهم‌ترین اجزای سازه فولادی عبارتند از:
ستون‌های فولادی پیش‌ساخته

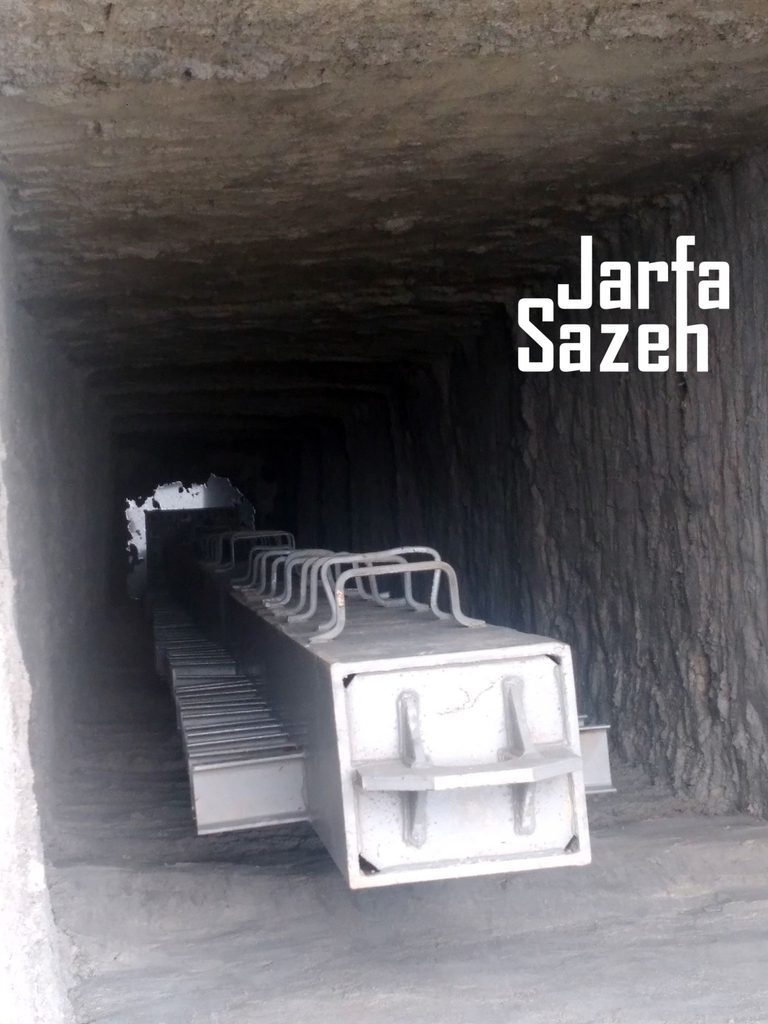

یکی از مراحل مهم در اجرای تاپ دان فولادی، نصب ستون‌ها در موقعیت دقیق مشخص شده است. در برخی پروژه‌ها، برای نصب ستون‌های فولادی ابتدا چاه‌هایی در محل مورد نظر ایجاد می‌شود. سپس ستون‌ها درون این چاه‌ها (در موقعیت دقیق طراحی) قرار گرفته و بخش پایینی آن‌ها مطابق جزئیات سازه‌ای مهار می‌شود.
این مرحله به کنترل دقیق موقعیت، تراز و شاقولی ستون نیاز دارد. کیفیت و دقت نصب اهمیت بسیاری دارند؛ چرا که خطای ستون مراحل ابتدایی باعث ایجاد مشکلاتی در اتصال تیرها و سقف‌های طبقات بعدی می‌شود. به همین دلیل، کنترل هندسی ستون‌ها قبل از ادامه عملیات سازه‌ای اهمیت بسیاری دارد.
اتصالات جوشی
در تاپ دان فولادی، جوشکاری برای ایجاد اتصال بین اعضا یا قطعات فولادی به کار می‌رود. نوع و جزئیات جوش باید بر اساس نیروهای وارد بر اتصال، مشخصات طراحی و روش اجرای آن تعیین شوند. جوش‌های کارگاهی معمولا در شرایط کنترل‌شده‌تری اجرا می‌شوند. اما جوشکاری در محل پروژه به دسترسی مناسب، آماده‌سازی دقیق سطوح و کنترل شرایط محیطی نیاز دارد.
نکته مهم این است که کیفیت جوش در محل باید در مراحل مختلف اجرا کنترل شود. نوع این بازرسی هم بر اساس مشخصات اتصال و الزامات پروژه تعیین می‌شود. در صورت نیاز، از آزمایش‌های غیر مخرب هم برای ارزیابی کیفیت جوش استفاده می‌کنند. به همین دلیل، اگرچه جوش برای برخی اتصالات سازه‌ای ضروری یا مناسب است، اما استفاده گسترده از جوشکاری در محل می‌تواند زمان نصب و الزامات کنترل کیفیت را افزایش دهد.
اتصالات مکانیکی (بولت و پیچ)
بولت و پیچ از روش‌های رایج برای اتصال اعضای فولادی در محل پروژه هستند. اجرای این اتصالات معمولا به تجهیزات و شرایط محیطی کمتری (نسبت به جوشکاری سایت) وابسته است. به همین دلیل، در بسیاری از پروژه‌های فولادی برای سرعت و سهولت نصب از این گزینه استفاده می‌کنند.
در این روش، نوع و مشخصات پیچ، سوراخ‌ها، صفحات اتصال و شیوه سفت‌کردن باید مطابق طراحی و مشخصات فنی پروژه باشد. همچنین برای اتصالات اصطکاکی یا اتصالات با پیچ‌های پرمقاومت هم کنترل نصب و بازرسی پیچ‌ها اهمیت ویژه‌ای دارد.
مقایسه اتصالات جوشی و پیچی در تاپ دان فولادی
در تاپ داون فولادی، انتخاب نوع اتصال تنها یک تصمیم سازه‌ای نیست. این انتخاب بر سرعت نصب، امکان کنترل کیفیت و شرایط اجرای اسکلت فولادی در ترازهای مختلف گود اثرگذار است. در این انتخاب شرایط دسترسی، نوع بارگذاری، نیاز اتصال به مقاومت یا سختی مشخص، امکان بازرسی و تجهیزات موجود در کارگاه هم باید بررسی شوند. استفاده از اتصالات از پیش موجود در ستون‌های زیرزمین می‌تواند نصب ستون‌ها در چاه را تحت تاثیر قرار داده و یا گاهی غیر ممکن کند. بنابراین هنگام طراحی باید اتصالاتی انتخاب و طراحی شوند که سازگار با نحوه اجرا باشند. با توجه به خطاهای اجرایی ناگزیر در نصب ستون طبقات زیرزمین و در روش مدفون، استفاده از اتصالات پیچ و مهره‌ای نیازمند افزایش بسیار زیاد دقت نصب ستون دارد.
| معیار مقایسه | اتصال جوشی | اتصال پیچی |
| سرعت نصب در محل | کندتر | سریع‌تر |
| وابستگی به شرایط محیطی | بیشتر | کمتر |
| تناسب با روش تاپ دان | مناسب‌تر از نظر دقت مورد نیاز | نیاز به اجرای بسیار دقیق |
مراحل اجرای تاپ دان فولادی
اجرای سیستم باید بر اساس نقشه‌های سازه، طراحی گود و برنامه توالی عملیات انجام شود. دقت داشته باشید که ترتیب دقیق مراحل با توجه به سیستم نگهدارنده، عمق گود، هندسه پروژه و شرایط زمین تغییر می‌کند.
با این حال، روند کلی شامل اجرای عناصر قائم باربر، ایجاد سیستم حائل پیرامونی، اجرای سقف‌های بالاتر و ادامه حفاری در ترازهای پایین‌تر است. هماهنگی بین این مراحل برای جلوگیری از تداخل عملیات ضروری است. در ادامه این مراحل را بررسی می‌کنیم:
حفاری چاه و نصب ستون‌های فولادی پیش‌ساخته

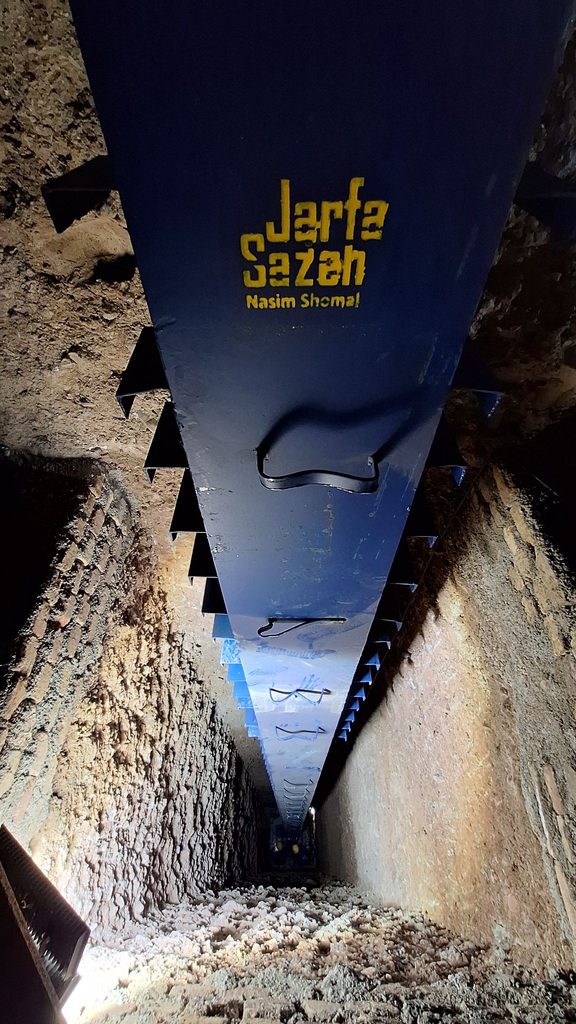

در برخی پروژه‌ها ستون‌های فولادی به‌صورت پیش‌نصب‌شده اجرا می‌شوند. در این شرایط ابتدا موقعیت ستون‌ها مشخص شده و چاه یا فضای لازم برای نصب آماده می‌شود. سپس ستون در موقعیت طراحی قرار می‌گیرد و بخش پایینی آن مطابق جزئیات سازه‌ای مهار می‌شود.
بعد از نصب، موقعیت ستون، تراز و شاقولی آن کنترل می‌شود. مرحله کنترل باید قبل از اجرای اجزایی باشد که به ستون متصل می‌شوند. هرچه تعداد طبقات زیرزمین بیشتر باشد، اهمیت این کنترل اولیه بیشتر خواهد بود. با توجه به اینکه در ایران نحوه نصب ستون‌های فولادی بومی‌سازی شده است ممکن است در برخی موارد ستون بر روی بولت‌های نصب شده در شمع بتنی در محل خود نصب گردد که پیچیدگی‌های اجرایی خاص خود را دارد. همچنین ممکن است با استفاده از روش جهانی نصب که همان روش Plunge می‌باشد نصب ستون‌ها به‌صورت معلق و مدفون داخل شمع بتنی انجام شود.
اجرای دیوار حائل
پایداری پیرامون گود معمولا با یک سیستم حائل مناسب تامین می‌شود. بسته به شرایط پروژه، این سیستم می‌تواند شامل دیوارهای حائل مدفون، دیوار حائل مرحله‌ای از بالا به پایین یا سایر روش‌های پایدارسازی باشد. انتخاب روش به عواملی مانند شرایط ژئوتکنیکی زمین، سطح آب زیرزمینی، عمق گود و ساختمان‌های مجاور وابسته است.
در روش تاپ دان، نحوه ارتباط این سیستم با سقف‌های داخلی اهمیت زیادی دارد. سقف‌های اجراشده می‌توانند به‌عنوان مهار جانبی عمل کنند. بنابراین جزئیات اتصال دیوار حائل و سقف باید از ابتدا در طراحی و برنامه اجرایی دیده شود.
نصب سقف‌ها و ادامه گودبرداری از بالا به پایین

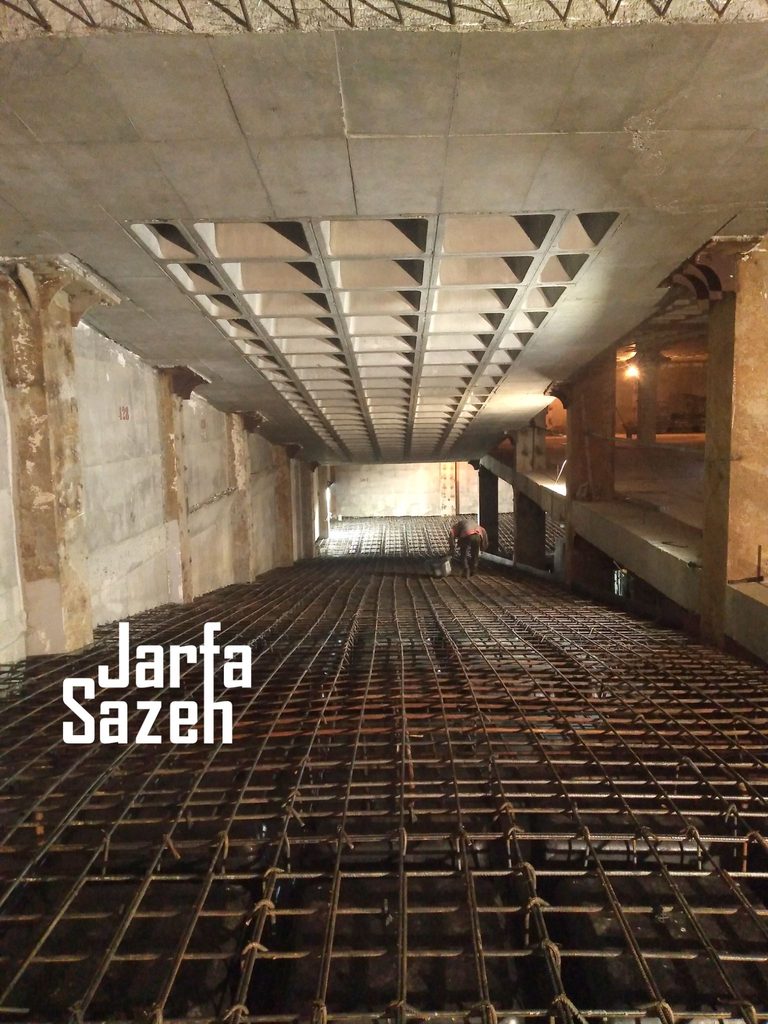

پس از آماده‌شدن عناصر لازم، سقف تراز بالاتر اجرا می‌شود. همچنین بازشوهایی برای دسترسی ماشین‌آلات و انتقال مصالح در نظر گرفته می‌شود. سپس عملیات حفاری از زیر سقف و در تراز پایین‌تر ادامه پیدا می‌کند.

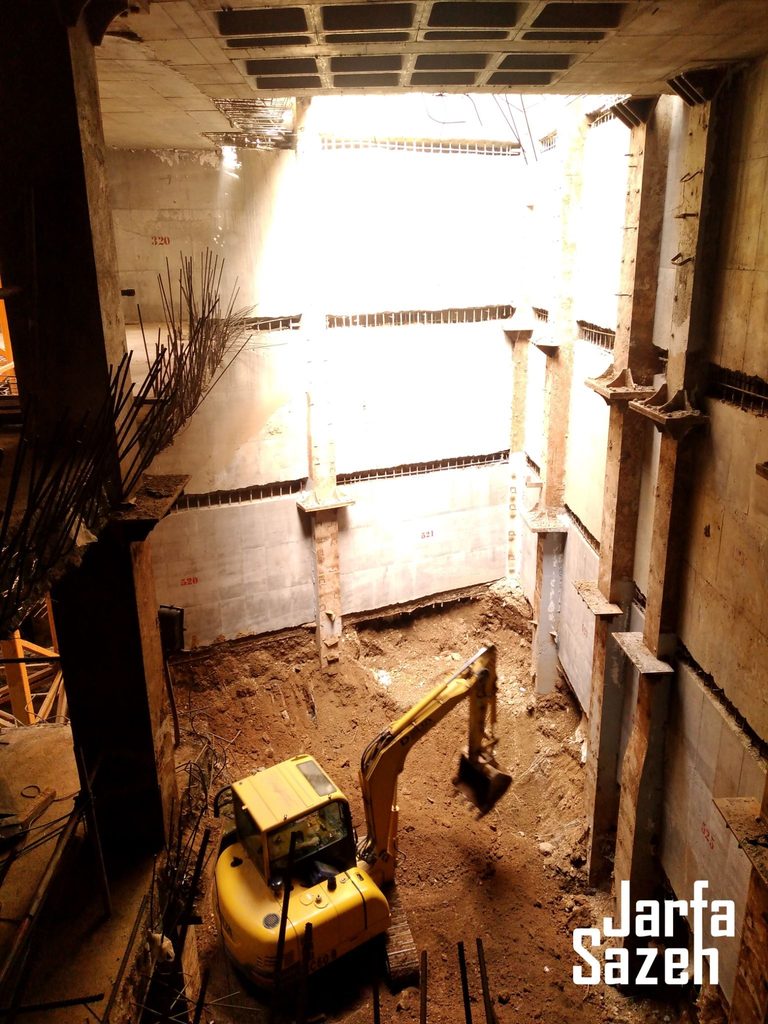

با رسیدن به هر تراز، اجزای سازه‌ای همان تراز اجرا می‌شوند و فرآیند به همین شکل تکرار می‌شود. توالی این عملیات باید به‌گونه‌ای باشد که مسیرهای دسترسی و عملکرد سیستم نگهبان در تمام مراحل تامین شود.
مزایای تاپ دان فولادی
از مزیت‌های مهم سیستم فولادی، امکان پیش‌ساختگی بخش قابل توجهی از اجزا مورد نیاز است. تولید قطعات در محیط کنترل‌شده عملیات کارگاهی را تا حدود زیادی منظم‌تر می‌کند. استفاده از اتصالات پیچی هم در شرایط مناسب زمان نصب را کاهش می‌دهد.
مزیت دیگر، قابلیت اجرای مرحله‌ای در پروژه‌های شهری است. در روش تاپ دان، پس از اجرای سقف‌های اولیه می‌توان عملیات زیر آن‌ها را ادامه داد. این ویژگی برای پروژه‌هایی که با محدودیت فضا یا حساسیت نسبت به شرایط پیرامونی مواجه هستند، اهمیت دارد.

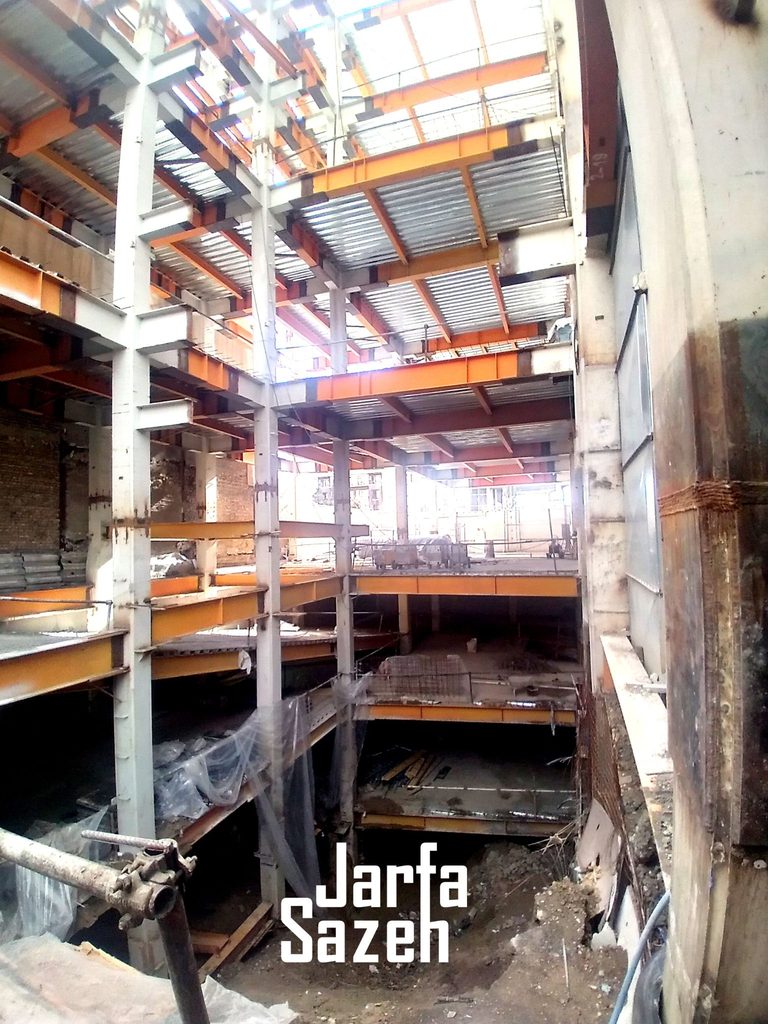

مهم‌ترین ویژگی استفاده از اسکلت فولادی در روش تاپ دان سرعت بالای نصب آن در طبقات روی زمین و بهره‌برداری زودهنگام طبقات روی زمین به همین دلیل است که می‌تواند برای کارفرمایان ارزش افزوده بالایی به‌دلیل سرعت بخشیدن به برنامه زمان‌بندی کلی پروژه در تمامی بخش‌های اجرایی در طبقات روی زمین از جمله سفت‌کاری، نازک‌کاری، تاسیسات و حتی نما داشته باشد.
محدودیت‌ها و چالش‌های اجرایی
اولین چالش و محدودیت در انتخاب اسکلت فولادی برای ساخت به‌روش تاپ دان برنامه مالی و اقتصادی کارفرما در تخصیص اعتبار مالی قابل توجه برای تامین مصالح فولادی در همان ابتدای پروژه است.
مهم‌ترین چالش بعدی در سیستم فولادی، دستیابی به دقت مناسب در نصب و اتصال اجزا سازه است. برای نتیجه مطلوب محل ستون‌ها، شاقولی آن‌ها و تراز اتصال‌ها باید با دقت کنترل شوند. پیشتر گفته شد که خطا در این مرحله می‌تواند اجرای تیرها و سقف‌های بعدی را تحت تاثیر قرار دهد.
جوشکاری در محل هم به کنترل بیشتری نیاز دارد. شرایط محیطی، دسترسی، آماده‌سازی محل اتصال و بازرسی باید در برنامه اجرایی دیده شوند. از طرف دیگر، استفاده از قطعات فولادی و تجهیزات نصب هزینه مصالح و عملیات را افزایش می‌دهد. بنابراین ارزیابی اقتصادی فقط به قیمت فولاد مرتبط نیست و باید بر اساس مجموع هزینه‌ها و زمان اجرای پروژه انجام شود.
در صورتیکه از سقف‌های با تیرهای فولادی در طبقات زیرزمین استفاده شود باید در نظر داشت که هزینه‌های اجرای این نوع سقف به‌دلیل روش تاپ دان اضافه بهای مربوط به افزایش نیروهای کارگری نصب و همچنین ماشین‌آلات مورد نیاز نصب مانند بیل مکانیکی و یا جرثقیل را در پی خواهد داشت.
تاپ دان فولادی در چه پروژه‌هایی کاربرد دارد؟
تاپ دان فولادی زمانی مطرح می‌شود که اجرای سازه فولادی گود عمیق، محدودیت فضای کارگاه و نیاز به کنترل شرایط پیرامونی به‌صورت همزمان وجود دارند. ساختمان‌های چندطبقه با زیرزمین‌های متعدد و پروژه‌های شهری از نمونه‌های قابل بررسی در این روش هستند.
به‌علاوه این روش برای پروژه‌هایی مناسب است که اجرای سریع‌تر سازه فوقانی و ادامه همزمان عملیات زیرزمینی اهمیت دارد. بااین‌حال، انتخاب نهایی باید بر اساس طراحی سازه، شرایط ژئوتکنیکی، سیستم نگهدارنده گود و امکان اجرای ایمن مراحل مختلف انجام شود.
استفاده از روش تاپ دان در اسکلت فولادی قطعا از اجرای یک گودبرداری و پایدارسازی آن به‌روش مهار متقابل و یا سازه نگهبان خرپایی بسیار سریع‌تر و اقتصادی‌تر است.
تاپ دان فولادی؛ انتخاب بین سرعت اجرا و پیچیدگی فنی
تاپ دان فولادی ترکیبی از ساخت پیش‌ساخته، اجرای مرحله‌ای و استفاده همزمان از سازه برای مهار گود است. همین ویژگی‌ها این شیوه را به گزینه‌ای قابل بررسی برای پروژه‌های عمیق و متراکم شهری تبدیل می‌کند.
با این‌حال، سرعت بیشتر تنها زمانی به مزیت واقعی تبدیل می‌شود که دقت نصب، کیفیت اتصالات و توالی عملیات به‌درستی کنترل شوند. در نهایت، انتخاب تاپ دان فولادی باید بر اساس شرایط واقعی پروژه و با درنظرگرفتن همزمان، سرعت، هزینه، ایمنی و الزامات سازه‌ای انجام شود.
از طرفی انتخاب تاپ دان فولادی به عمق گود، شرایط زمین، سیستم سازه نگهبان، نوع سازه و محدودیت‌های اجرایی پروژه بستگی دارد. اگر در مرحله بررسی یا طراحی پروژه هستید، می‌توان این عوامل را در کنار زمان اجرا و هزینه مصالح ارزیابی کرد تا مناسب‌ترین روش انتخاب شود. برای بررسی شرایط پروژه و دریافت مشاوره تخصصی درباره روش اجرای گود و اسکلت فولادی، با کارشناسان ما در ارتباط باشید.
