در پروژه‌هایی که گودبرداری عمیق در مجاورت ساختمان‌های موجود یا معابر شهری انجام می‌شود، انتخاب روش اجرای گودبرداری و پایدارسازی گود اهمیت زیادی دارد. اجرای تاپ دان بتنی یکی از روش‌های مناسب در این شرایط است که امکان اجرای مرحله‌ای گودبرداری، پایدارسازی گود و اجرای سازه در رو و زیر زمین را فراهم می‌کند. در این روش، ساخت سازه از ترازهای بالاتر آغاز می‌شود و هم‌زمان با پیشروی گود به سمت پایین اجرای سازه در زیر و روی زمین ادامه پیدا می‌کند.
نکته مهم این است که تاپ دان، در اصل یک روش ساخت و توالی اجرای پروژه است، نه یک سیستم سازه‌ای مستقل. بنابراین می‌توان آن را با سیستم‌های بتنی، فولادی یا مرکب اجرا کرد. این مقاله اسکلت بتنی و سه پیکربندی درجا، پیش‌ساخته و مرکب را بررسی می‌کند.
تاپ دان بتنی چیست؟

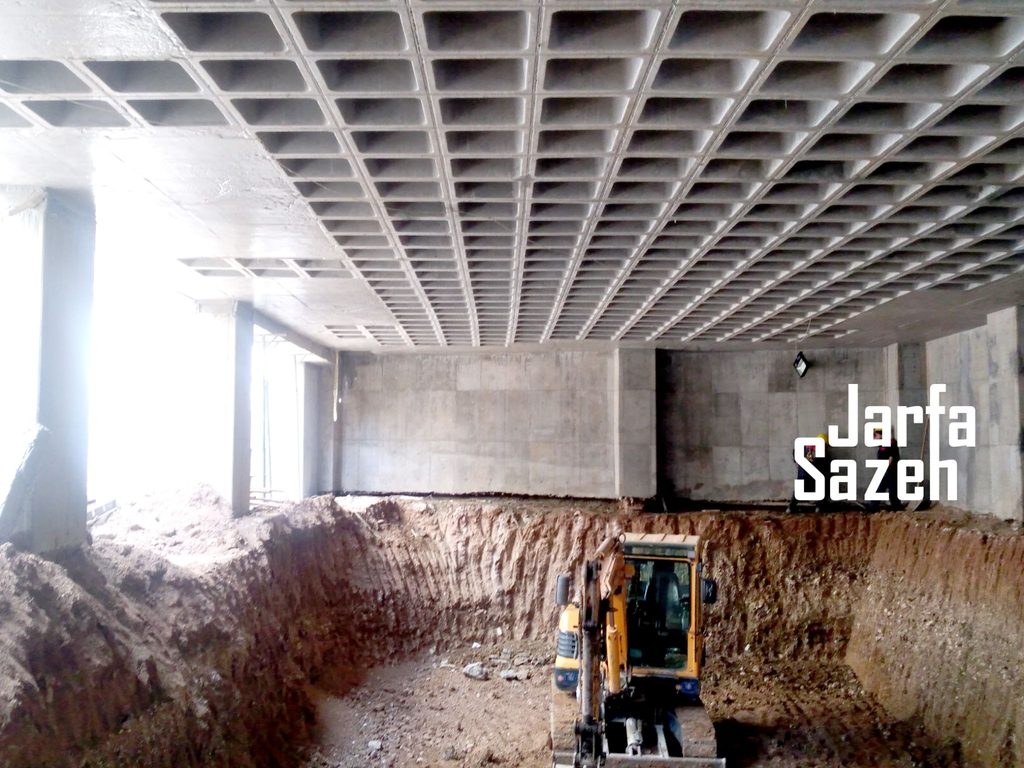

در روش Top-Down، ابتدا عناصر قائم باربر و در صورت ضرورت و ملاحظات طراحی سیستم نگهبان پیرامونی اجرا می‌شوند. سپس دال تراز بالاتر ساخته می‌شود و خاکبرداری از طریق بازشوهای پیش‌بینی‌شده از طریق آن ادامه پیدا می‌کند. با رسیدن به هر تراز، دیوار حائل پیرامونی در صورت وجود و سپس دال همان طبقه ریخته می‌شود و این روند تا رسیدن به تراز نهایی گود در زیرزمین ادامه پیدا می‌کند.
در یک تاپ دان بتنی، نوع ستون‌ها، شمع‌ها، دیوار حائل، دال‌ها و اتصالات باید از ابتدا با مراحل ساخت هماهنگ شوند. بنابراین اجرای این روش فقط به بتن‌ریزی سقف‌ها از بالا به پایین و یا اجرای دیوار حائل مرحله‌ای محدود نمی‌شود. وضعیت‌های موقت سازه حین ساخت هم باید در طراحی دیده شوند؛ چرا که مسیر انتقال بار در هر مرحله از اجرا تغییر می‌کند.
تفاوت تاپ دان بتنی با روش‌های سنتی اجرای اسکلت بتنی
در روش معمول یا Bottom-Up، ابتدا گودبرداری و پایدارسازی گود تا تراز زیر فونداسیون پیش می‌رود. سپس فونداسیون، طبقات زیرزمین و در ادامه طبقات بالاتر ساخته می‌شوند. در این حالت، سیستم پایدارسازی گود باید در تمام مدت گودبرداری و اجرای سازه زیرزمین عملکرد لازم را داشته باشد.
در تاپ دان، بخشی از سازه از ترازهای بالاتر ساخته می‌شود و گودبرداری و پایدارسازی گود به‌صورت مرحله‌ای ادامه پیدا می‌کند. این تغییر توالی می‌تواند امکان اجرای هم‌زمان بخش‌هایی از سازه و زیرزمین را فراهم کند.
انواع روش تاپ دان با اسکلت بتنی
تاپ دان بتنی از نظر شیوه اجرای اجزای سازه یک روش ثابت و یکسان نیست و می‌تواند با استفاده از بتن درجا، قطعات پیش‌ساخته یا ترکیب بتن و فولاد اجرا شود. در جدول زیر مقایسه این سه پیکربندی رایج را از نظر شیوه اجرا و ویژگی‌های اصلی مشاهده می‌کنید:
| روش | مشخصه اصلی | نکته اجرایی |
| تاپ دان بتنی با ستون‌های درجاریز | اجرای اعضای بتنی در محل پروژه به صورت درجا به خصوص بتن درجا ستون‌ها | نیازمند کنترل دقیق قالب‌بندی، آرماتوربندی و بتن‌ریزی در فضای محدود است. نیازمند اصلاح و پرداخت نهایی سطح نمایان بتن ستون است. |
| تاپ دان بتنی با ستون‌های پیش‌ساخته | استفاده از قطعات ستون بتنی پیش ساخته خارج از محل پروژه | نیازمند کنترل دقیق قالب‌بندی، آرماتوربندی و بتن‌ریزی، هزینه‌های تولید قطعات می‌تواند بالا باشد. محدودیت در تولید و حمل در ابعاد بزرگ دارد. حمل، تلرانس و اتصالات اهمیت زیادی دارند. |
| تاپ دان بتنی با هسته فولادی | استفاده از یک ستون فولادی به عنوان هسته فولادی در ترکیب با سازه بتنی و تبدیل ستون به مقطع مرکب بتنی – فولادی | یک سیستم ترکیبی است.جزئیات انتقال بار باید به‌صورت یکپارچه طراحی شوند. سرعت و دقت نصب بالاتر است. جرثقیل نصب ستون با ظرفیت کمتری نسبت به ستون پیش ساخته مورد نیاز است. اتصالات در این روش یکپارچه تر و سازگارتر با ملاحظات طراحی است. |

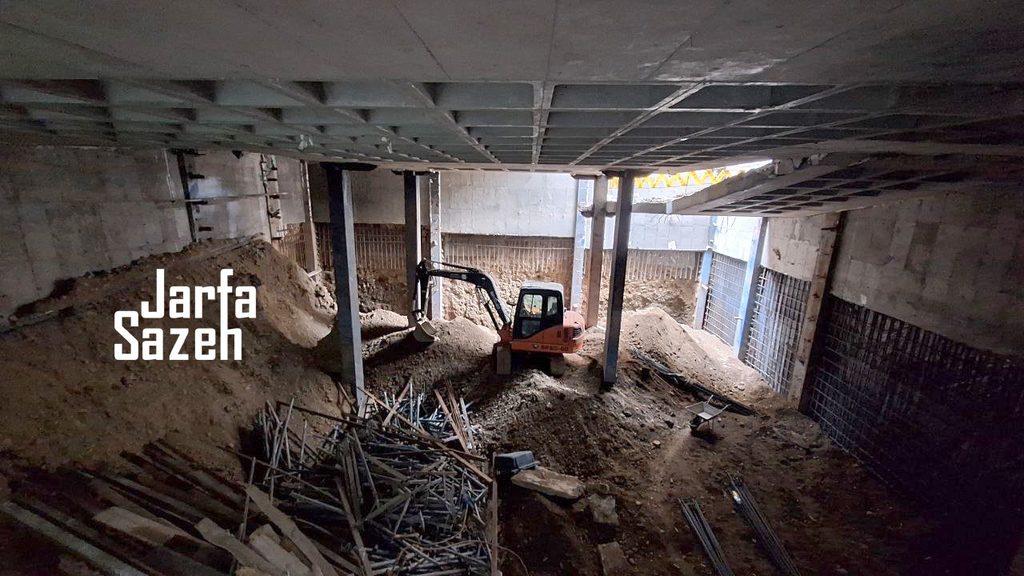

| تاپ دان بتنی با ستون‌های فولادی در زیرزمین | استفاده از ستون‌های فولادی دائمی در زیرزمین به جای هسته فولادی | افزایش دقت، کیفیت و سرعت اجرا و همچنین ایجاد ارزش افزوده معماری و کاهش مقطع ستون نسبت به ستون بتنی و افزایش فضای مفید در زیرزمین |
مراحل اجرای تاپ دان بتنی
اجرای تاپ دان بتنی باید بر اساس توالی مشخصی انجام شود. در واقع هم‌زمانی گودبرداری و اجرای سازه، وابستگی زیادی میان مراحل مختلف ایجاد می‌کند. در ادامه، مراحل اصلی اجرای این روش را ملاحظه می‌کنید:
طراحی و مدل‌سازی ژئوتکنیکی و سازه‌ای
پیش از شروع اجرای تاپ دان بتنی، باید شرایط زمین، مشخصات لایه‌های خاک، سطح آب زیرزمینی و وضعیت سازه‌ها و تاسیسات همجوار بررسی شوند. بر اساس این اطلاعات، سیستم پایدارسازی گود و اجزای سازه‌ای پروژه طراحی می‌شوند. توالی واقعی حفاری و اجرای سازه هم باید در تحلیل‌ها لحاظ شود.
به‌علاوه رفتار گود و سازه در مراحل مختلف اجرا با روش‌های تحلیلی یا مدل‌سازی عددی بررسی می‌شود. تغییر شکل دیوار حائل، نشست زمین، نیروهای وارد بر ستون‌ها و دال‌ها و پایداری گود از جمله مواردی هستند که در این مرحله کنترل می‌شوند. نتایج این تحلیل‌ها مبنایی برای تعیین جزئیات اجرایی و کنترل عملکرد سیستم در حین گودبرداری است.
اجرای دیوار حائل (شمع یا دیوار دیافراگمی)
در برخی مواقع به دلیل ملاحظات ژئوتکنیکی که ضرورت دارد تا دیوار حائل مدفون اجرا گردد، پیش از شروع مراحل اصلی گودبرداری، سیستم نگهبان پیرامونی اجرا می‌شود. نوع آن به عواملی مانند عمق گود، مشخصات خاک، آب زیرزمینی و فاصله ساختمان‌های مجاور بستگی دارد. دیوار دیافراگمی، دیوارهای شمعی، سپری‌ها و دیگر دیوارهای حائل مدفون از گزینه‌هایی هستند که در پروژه‌های عمیق مورد استفاده قرار می‌گیرند.
در پروژه‌های Top-Down، رفتار این دیوار در هر مرحله باید بررسی شود. سختی دیوار، عمق گیرداری و نحوه اتصال آن با سازه داخلی روی عملکرد گود اثرگذار هستند. مطالعات میدانی هم نشان داده‌اند که تغییر شکل دیوار و نشست زمین باید هم‌زمان با پیشرفت عملیات بررسی شوند.

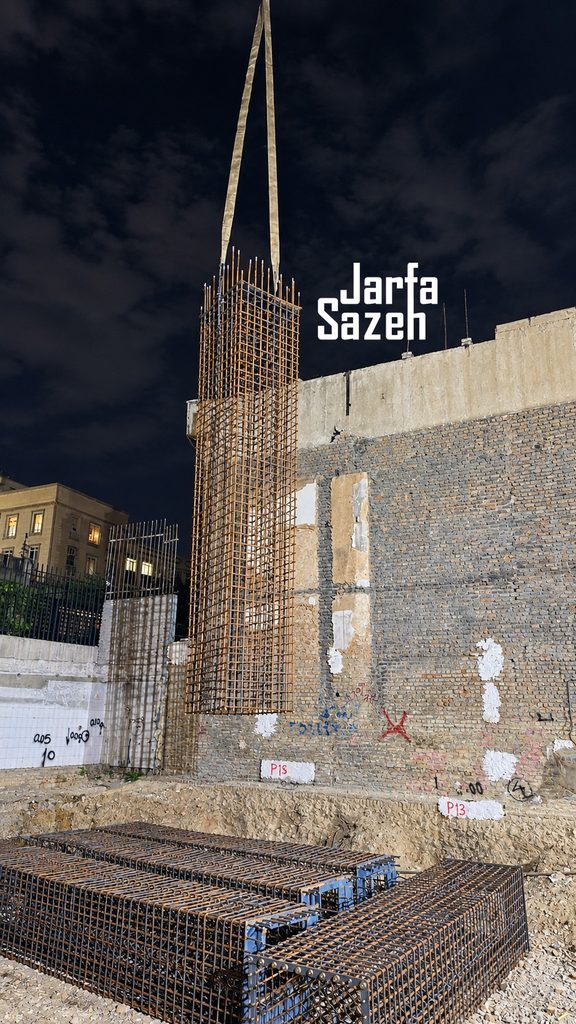

اجرای ستون‌ها روی شمع، پیش از گودبرداری
یکی از مراحل مهم، ایجاد مسیر انتقال بار قائم پیش از تکمیل فونداسیون نهایی است. در برخی پروژه‌ها، ابتدا شمع‌های باربر اجرا می‌شوند و ستون‌ها روی آن‌ها قرار می‌گیرند. به این ترتیب، ستون‌ها در مراحل ساخت زیرزمین نقش سازه‌ای مهمی دارند.
نوع ستون به سیستم انتخاب‌شده و ملاحظات اجرایی و مالی پروژه بستگی دارد. بنابراین براساس شرایط می‌توان از ستون بتنی درجا، ستون بتنی پیش‌ساخته یا اعضای فولادی استفاده کرد.

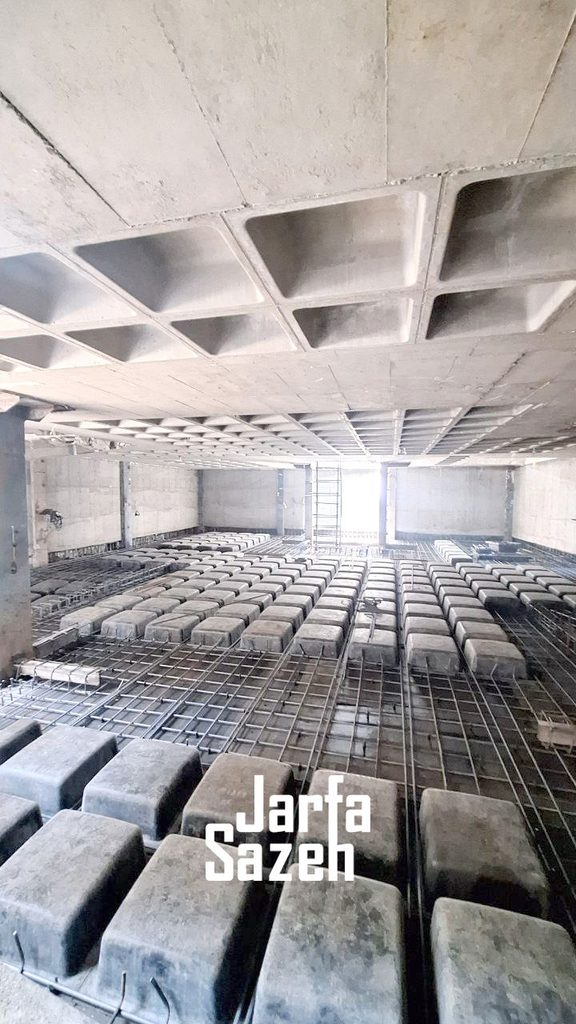

اجرای هم‌زمان سقف‌ها از بالا به پایین

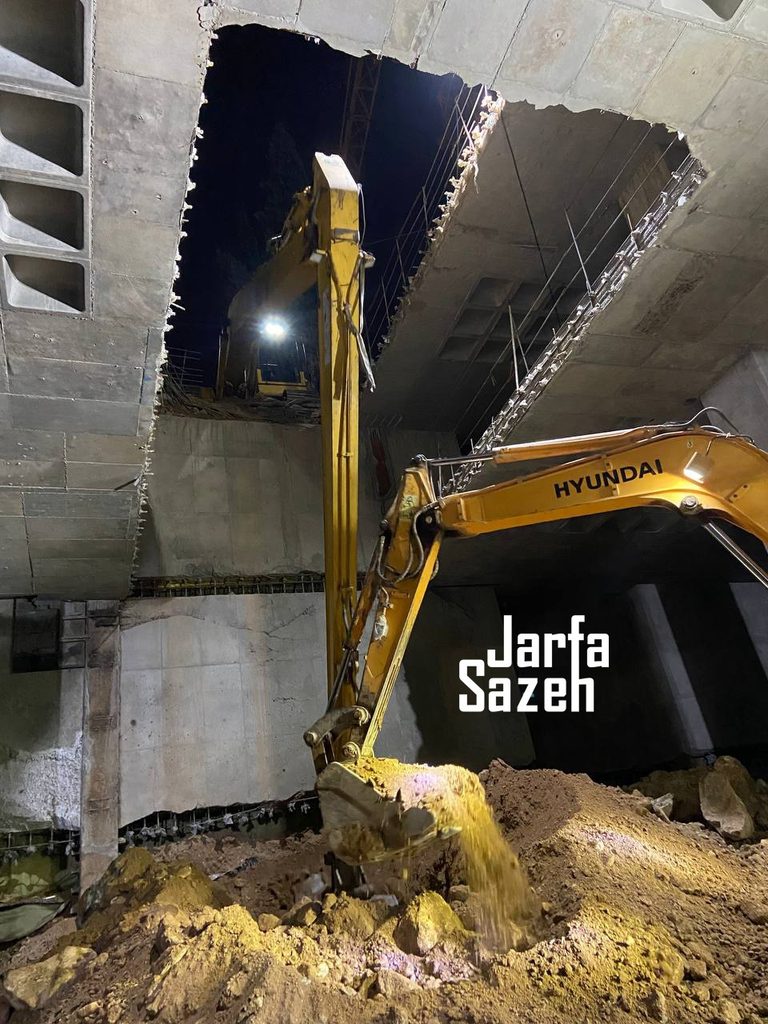

در این روش پس از اجرای تراز بالاتر، عملیات خاکبرداری از طریق بازشوهای طراحی‌شده در سقف ادامه پیدا می‌کند. با رسیدن به تراز بعدی، دال همان طبقه اجرا می‌شوند. پس از رسیدن بتن سقف به مقاومت مورد نیاز طبق آیین‌نامه مرحله بعدی خاکبرداری را آغاز می‌کنند. این توالی تا تراز نهایی زیرزمین ادامه پیدا می‌کند.
دال‌های اجراشده می‌توانند در مراحل مختلف به‌عنوان تکیه‌گاه افقی دیوار پیرامونی عمل کنند. البته این نقش به طراحی و جزئیات اتصال وابسته است. توجه داشته باشید که بازشوهای لازم برای ورود تجهیزات، خروج خاک و دسترسی کارگاه هم باید از ابتدا در طراحی دیده شوند. در غیر این صورت، ممکن است عملیات اجرایی با محدودیت جدی مواجه شود.
مزایای تاپ دان بتنی
با توجه به افزایش قابل توجه هزینه‌های تامین فولاد جهت اجرای اسکلت فولادی، اسکلت بتنی همواره از نظر اقتصادی مورد اقبال سرمایه‌گذاران صنعت ساختمان واقع شده است. بنابراین در اجرای اسکلت بتنی به روش تاپ دان اولین مزیت بحث تامین نقدینگی مورد نیاز در ابتدای پروژه است که نسبت به اسکلت فولادی کمتر است. همچنین تزریق مالی تدریجی پروژه متناسب با پیشرفت کار مزیت مهمی است که می‌تواند خواسته‌های کارفرمایان را تامین نماید.
یکی از مزایای اصلی این روش ساخت، تغییر توالی عملیات است. به این صورت که در شرایط مناسب، بخشی از سازه فوقانی هم‌زمان با ادامه ساخت طبقات زیرزمین اجرا می‌شود. این ویژگی در پروژه‌هایی که برنامه زمانی فشرده دارند، اهمیت بیشتری پیدا می‌کند.
از طرف دیگر، دال‌های اجراشده در ترازهای مختلف می‌توانند به‌عنوان تکیه‌گاه‌های افقی سیستم نگهبان عمل کنند. در نتیجه، طول آزاد دیوار در برخی مراحل کاهش پیدا می‌کند. البته میزان واقعی تاثیرگذاری این شیوه باید برای هر پروژه به‌صورت جداگانه تحلیل شود. در واقع نمی‌توان کاهش تغییر شکل را برای تمام گودها یکسان دانست.
مزایای تاپ دان بتنی در پروژه‌های مناسب
اگر قرار باشد مزایای تاپ دان بتنی به‌صورت خلاصه عنوان شود، باید این سه مورد را بیان کرد:
- کاهش هزینه‌های تمام شده پروژه؛
- امکان اجرای مرحله‌ای طبقات زیرزمین؛
- امکان هم‌زمانی بخشی از اجرای روسازه و زیرسازه؛
- امکان استفاده از دال‌ها به‌عنوان بخشی از سیستم مهاربندی؛
- مناسب‌بودن برای برخی پروژه‌های متراکم شهری؛
- کاهش نیاز به برخی مهاربندی‌های موقت، بسته به طرح پایدارسازی.
معایب و ریسک‌های اجرایی
تاپ دان بتنی به طراحی دقیق، هماهنگی بین بخش سازه و ژئوتکنیک و کنترل مستمر مراحل اجرا نیاز دارد. در این روش، تغییر در توالی حفاری، اجرای دال‌ها یا وضعیت دیوار حائل بر رفتار کل سیستم اثرگذار است. به همین دلیل، باید شرایط واقعی زمین و جزئیات اجرایی را در طول پروژه با فرضیات طراحی تطبیق دهید.
یک نمونه واقعی در شهر مکزیکوسیتی اهمیت این موضوع را نشان می‌دهد. در این پروژه که گودبرداری با توالی Top-Down انجام می‌شد، شش پنل از دیوار دیافراگمی دچار شکست شدند. بررسی فنی نشان داد مکانیزم شکست به کافی‌نبودن گیرداری دیوار مربوط بوده است. در واقع حفر یک ترانشه پیش‌بینی‌نشده در مرحله طراحی، شرایط پایداری دیوار را تغییر داده بود.
این مورد نشان می‌دهد که در اجرای تاپ دان بتنی، کنترل شرایط واقعی سایت و بازبینی مستمر فرضیات طراحی، در کنار نظارت ژئوتکنیکی، اهمیت اساسی دارند.
تاپ دان بتنی در چه پروژه‌هایی کاربرد دارد؟
تاپ دان بتنی بیشتر در پروژه‌هایی مطرح می‌شود که عمق زیرزمین، محدودیت فضای کار، نزدیکی سازه‌های مجاور یا ضرورت هم‌زمانی عملیات زیرزمین و روسازه وجود دارد. انتخاب این روش به شرایط ژئوتکنیکی، سیستم پایدارسازی گود، نوع سازه و محدودیت‌های اجرایی و مالی پروژه وابسته است. برخی پروژه‌های متناسب عبارتند از:
پارکینگ‌های طبقاتی و مترو
پارکینگ‌های زیرزمینی و پروژه‌های مترو از جمله پروژه‌هایی هستند که روش Top-Down در آن‌ها مورد استفاده قرار می‌گیرد. وجود فضای زیرزمینی قابل‌توجه، محدودیت فضای کار در سطح زمین و ضرورت کنترل اثرات گودبرداری بر محیط اطراف، از عوامل انتخاب این روش هستند. در پروژه‌های مترو، حفظ مسیرهای عبور و کاهش اختلال در سطح زمین اهمیت بیشتری پیدا می‌کند.
برای نمونه، در یک مطالعه موردی در وِنژو چین، روش Top-Down برای اجرای گود عمیق مربوط به شفت خروجی در یک خط ریلی به کار گرفته شد. این پروژه در شرایط پیچیده زمین‌شناسی و خاک نرم اجرا شد و رفتار دیوار دیافراگمی با استفاده از مدل‌سازی عددی و داده‌های پایش میدانی مورد ارزیابی قرار گرفت. نتایج این مطالعه بر اهمیت بررسی توالی مراحل اجرا و کنترل تغییر شکل دیوار در گودبرداری‌های عمیق تاکید دارند.
ساختمان‌های مرتفع با چند طبقه زیرزمین
در ساختمان‌های بلندمرتبه که چند طبقه زیرزمین دارند، عمق گود و حجم عملیات زیرسطحی اجرای پروژه را پیچیده می‌کند. در روش Top-Down، دال‌های طبقات زیرزمین به‌تدریج و هم‌زمان با ادامه خاکبرداری اجرا می‌شوند. این دال‌ها می‌توانند به‌عنوان تکیه‌گاه افقی دیوار حائل تغییر شکل جانبی را محدود کنند.
کاربرد این روش در پروژه‌های بلندمرتبه فقط یک فرض تئوری نیست. در شانگهای، اجرای Top-Down در ساختمان‌هایی با ۳۷ و ۶۰ طبقه و به‌ترتیب چهار و پنج طبقه زیرزمین بررسی شده است.
همچنین در یک پروژه دیگر با پنج طبقه روی زمین و سه طبقه زیرزمین، گودبرداری ۲۴ متری با دیوار دیافراگمی و پایش مستمر تغییر شکل به اجرا شده است. این نمونه‌ها نشان می‌دهند که انتخاب روش به عمق گود، شرایط خاک، سازه نگهبان و وضعیت ساختمان‌های اطراف وابسته است. بنابراین بلندمرتبه‌بودن ساختمان دلیل کافی برای انتخاب Top-Down نیست.
پروژه‌های شهری با محدودیت فضا و همسایگی نزدیک
یکی از مهم‌ترین شرایط بررسی Top-Down، محدودیت فضای اطراف گود است. در چنین پروژه‌هایی، ساختمان‌های مجاور، خیابان‌ها و تاسیسات موجود آزادی عمل کارگاه را محدود می‌کنند. در نتیجه، انتخاب روش اجرا باید از ابتدا با شرایط محیطی هماهنگ باشد.
با این حال، نزدیک‌بودن ساختمان مجاور به‌تنهایی دلیل کافی برای انتخاب این روش نیست. عواملی مانند عمق گود، نوع خاک، آب زیرزمینی، سختی دیوار و امکان اجرای سازه داخلی هم باید به‌صورت هم‌زمان بررسی شوند. مطالعات میدانی در پروژه‌های شهری نیز بر اهمیت همین مجموعه عوامل تاکید دارند.
نکات مهم در انتخاب پیمانکار و تیم طراحی
انتخاب تیم طراحی و پیمانکار باید بر اساس تجربه آن‌ها در گودبرداری عمیق، سازه نگهبان و اجرای مرحله‌ای انجام شود. تجربه پروژه‌های مشابه می‌تواند در مدیریت مراحل مختلف تاپ داون نقش مهمی داشته باشد.
بنابراین در ارزیابی پیشنهادهای اجرایی، بهتر است فقط به هزینه اولیه مصالح یا قیمت اسکلت توجه نکنید. تجربه، زمان اجرا، سرعت تامین و نصب مصالح، نیاز به تجهیزات، محدودیت فضای کار و هزینه‌های ناشی از طولانی‌شدن پروژه را هم در نظر داشته باشید. در پروژه‌هایی که استفاده از فولاد یا سیستم ترکیبی مطرح است، به‌دلیل نوسان قیمت فولاد، مقایسه زمان اجرا در برابر هزینه مصالح و هزینه‌های اجرایی می‌تواند معیار دقیق‌تری برای تصمیم‌گیری باشد.
جمع‌بندی
انتخاب تاپ دان بتنی به شرایط گود، وضعیت خاک، آب زیرزمینی، سازه‌های مجاور و سیستم نگهبان وابسته است. بنابراین این روش برای همه پروژه‌ها مناسب نیست. در تصمیم‌گیری نهایی، علاوه‌بر الزامات فنی، باید زمان اجرا، هزینه مصالح و هزینه‌های اجرایی هم بررسی شوند.
به‌ویژه در پروژه‌هایی که فولاد یا سیستم‌های ترکیبی مطرح است، به‌دلیل نوسان قیمت فولاد، مقایسه روش‌ها بر اساس یک قیمت ثابت مبنای مناسبی برای انتخاب نیست. اگر برای انتخاب روش مناسب پروژه خود مردد هستید، برای بررسی تخصصی شرایط پروژه و مقایسه فنی و اقتصادی روش‌های اجرایی، با کارشناسان ما مشورت کنید.
