روش تاپ دان (Top-Down) چیست؟ راهنمای کامل

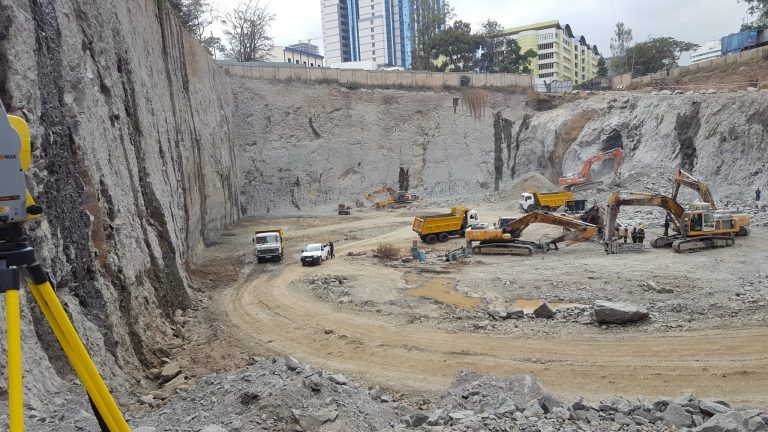

در پروژه‌های شهری، احداث زیرزمین‌های عمیق عموما با چالش‌هایی مانند محدودیت در فضای کاری، همجواری با ساختمان‌های و زیرساخت‌های حساس و محدودیت‌های زمانی اجرا همراه هستند. در این شرایط استفاده از روش‌های سنتی ریسک‌های فنی، مالی و اجرایی پروژه را می‌تواند افزایش می‌دهد.

در بین انواع روش های پایدارسازی گود و اجرای سازه در طبقات زیرزمین، تاپ دان یکی از تخصصی و نوین‌ترین شیوه‌های اجرای سازه‌های زیرزمینی است که با تغییر ترتیب ساخت، امکان اجرای گودبرداری و سازه اصلی در طبقات زیر و روی زمین را هم‌زمان با هم فراهم می‌کند. این مقاله از ژرفا سازه، یک راهنمای کامل برای اجرای سازه معکوس است که شما را با نحوه اجرا، مزایا، محدودیت‌ها، انواع، تفاوت این شیوه با روش Bottom-Up، هزینه اجرا و شرایط مناسب استفاده از این روش آشنا می‌کند.

 تاپ دان چیست؟

تاپ دان (Top-Down Construction) یا سازه معکوس، روشی برای اجرای همزمان سازه اصلی و گودبرداری است. در این روش اجرای پروژه از تراز سطح زمین آغاز و با ادامه عملیات خاکبرداری و پایدارسازی گود، سازه در طبقات زیرزمین به‌صورت مرحله‌ای از بالا به پایین اجرا می‌شود و هم زمان می توان سازه روی زمین را نیز پس از ریختن دال سقف اولین زیرزمین از پایین به بالا اجرا نمود. دال‌های سازه‌ای سقف زیرزمین‌ها در تاپدان علاوه‌بر نقش باربری متعارف، به‌عنوان مهار دائمی دیوار حائل عمل کرده که به کنترل تغییر شکل دیواره‌های گود کمک می‌کنند.

چرا به تاپ دان «سازه معکوس» می‌گویند؟ منطق مهندسی روش

این شیوه ساخت به‌دلیل تغییر ترتیب معمول ساخت ساختمان، با عنوان  روش بالا به پایین یا سازه معکوس شناخته می‌شود. در روش متداول یا Bottom-Up ابتدا گودبرداری کامل انجام شده و در ادامه فونداسیون و طبقات زیرزمین ساخته می‌شوند. سازه در این روش از پایین به سمت بالا توسعه پیدا می‌کند. در حالی که در ساخت به‌روش تاپ دان اجرای سازه از تراز سطح زمین آغاز و طبقات زیر زمین همزمان با پیشروی مرحله‌ خاکبرداری و پایدارسازی گود ساخته می‌شوند و حتی می‌توان بلافاصله پس از اجرای سقف اولین زیرزمین، سازه در طبقات روی زمین را نیز هم‌زمان با دیگر بخش‌ها اجرا نمود که این کار صرفه‌جویی زمانی قابل توجهی در زمان بندی کلی اجرا خواهد داشت. منطق مهندسی  این روش اجرای ساختمان، ساخت همزمان سازه و گودبرداری و استفاده از سازه اصلی برای پایدارسازی گود است. برای درک بهتر این شیوه به عملکرد عناصر سازه‌ای توجه کنید.

 نقش دوگانه اسکلت و سقف‌ها

یکی از ویژگی‌های مهم روش  ساخت معکوس، عملکرد دوگانه عناصر سازه‌ای در مراحل ساخت است. به‌طوری که برخی از اجزای اصلی ساختمان علاوه‌بر نقش معمول خود، وظیفه کنترل پایداری گود و تغییر شکل‌های جانبی خاک را به‌عهده می‌گیرند.

برای مثال، دیوار حائل مدفون و یا ستون‌های مدفون سازه که اجزاء باربر قائم هستند، و دیوار حائل که مرحله‌ای و از بالا به پایین پس از خاکبرداری اجرا می‌گردد، به‌عنوان سازه نگهبان دائمی در برابر فشار جانبی خاک و آب زیرزمینی عمل می‌کند. این عناصر به‌عنوان اعضای دائمی سازه نیز در طبقات زیرزمین مورد استفاده قرار می‌گیرد.

همچنین دال‌های سازه‌ای سقف طبقات زیرزمین با مهار جانبی دیواره گود، تغییر شکل دیواره‌های گود را کنترل کرده و در بسیاری از پروژه‌ها نیاز به استرات‌ها و مهاربندهای موقت را کاهش می‌دهند. این عملکرد دوگانه، یکی از مهم‌ترین دلایل کاربرد روش سازه معکوس در پروژه‌های عمیق شهری با محدودیت فضا و حساسیت بالا نسبت به جابه‌جایی خاک است.

 تاریخچه سازه معکوس از نخستین کاربرد تا ورود به ایران

تکنیک ساخت و  گودبرداری تاپ دان در پاسخ به نیاز پروژه‌های بزرگ شهری و محدودیت‌ اجرای سازه‌های زیرزمینی توسعه پیدا کرد. نخستین کاربردهای این رویکرد به پروژه‌های زیرزمینی ژاپن در دهه ۱۹۳۰ باز می‌گردد. هرچند که توسعه گسترده‌تر این روش در دهه‌های بعد اتفاق افتاد. به تدریج سازه معکوس از یک راهکار اجرایی محدود، به یکی از روش‌های رایج ساخت سازه‌های عمیق تبدیل شد.

در مورد ایران، استفاده از این تکنیک در پروژه‌های تونل‌ها و زیرگذرهای شهری سابقه بیشتری دارد. با این حال کاربرد تاپ دان در ساختمان‌های شهری و پروژه‌های بلندمرتبه در سال‌های اخیر محبوبیت بیشتری پیدا کرد.

مراحل اجرای روش تاپ دان گام به گام

ترتیب اجرای مراحل ساخت در روش Top-Down با روش‌های متداول تفاوت اساسی دارد. در این روش، بخشی از اجزای دائمی سازه از همان ابتدای پروژه نقش پایدارسازی گود را هم برعهده می‌گیرند. به همین دلیل، عملیات خاکبرداری و اجرای سازه به‌صورت مرحله‌ای و همزمان پیش می‌رود.

اگرچه جزئیات اجرا با توجه به شرایط ژئوتکنیکی، عمق گود، نوع سازه و محدودیت‌های پروژه تغییر می‌کند، اما اصول کلی اجرای سازه از بالا به پایین در اغلب پروژه‌ها یکسان است و معمولا شامل مراحل زیر می‌شود:

 اجرای شمع‌های باربر و کاشت ستون‌های مدفون (King Post / Plunge Column)

این شیوه با ساخت سیستم انتقال بار قائم سازه آغاز می‌شود. از آنجا که فونداسیون نهایی هنوز ساخته نشده است، بارهای موقت سازه باید از طریق ستون‌های مدفون مستقر بر شمع‌های باربر به زمین منتقل شوند.

برای این منظور، ابتدا شمع‌های باربر در محل ستون‌های اصلی اجرا می‌شوند و سپس King Post یا Plunge Column داخل آن‌ها قرار می‌گیرند. این ستون‌ها در طول ساخت بار طبقات را تحمل می‌کنند و پس از تکمیل پروژه بخشی از سیستم باربر دائمی ساختمان خواهند بود. جانمایی دقیق، شاقول‌بودن و ظرفیت باربری این عناصر اهمیت بسیاری دارد.

   اجرای دیوار حائل پیرامونی

پس از ایجاد سیستم باربر قائم، دیوار حائل پیرامونی اجرا می‌شود. اجرای دیوار حائل در روش تاپ دان، انواع مختلفی دارد و می‌توان بسته به شرایط ژئوتکنیکی، پیش از عملیات خاکبرداری (دیوارهای حائل مدفون مانند دیوارهای شمع پیوسته و مماسی، خاک مخلوط، سپری، دیافراگمی و …) آن را اجرا کرد که بخشی از المان‌های باربر قائم خواهند بود و یا به‌صورت مرحله‌ای و از بالا به پایین پس از هر مرحله خاکبرداری بین ستون‌های پیرامونی پروژه آن را اجرا نمود. دیوارهای حائل مدفون به خصوص دیوار دیافراگمی سختی جانبی بالایی دارد و تغییر شکل دیواره گود را کنترل کرده و در صورت نیاز به کنترل آب زیرزمینی کمک می‌کند.

 اجرای سقف تراز صفر به‌عنوان اولین مهار دیوار گود

پس از اجرای دیوار حائل و ستون‌های مدفون، دال سقف تراز اولین زیر زمین اجرا می‌شود. این دال علاوه‌ بر نقش سازه‌ای، نخستین مهار جانبی دیواره‌های گود است و تغییر شکل آن‌ را کنترل می‌کند. لازم است یادآوری شود که در روش‌های متعارف پایدارسازی گود، برای کنترل فشار جانبی خاک از اعضایی مانند مهار افقی (استرات)، مهار مورب (ریکر یا خرپا)، نیلینگ، انکراژ یا سایر سازه‌های نگهبان موقت استفاده می‌شود که جنبه موقت دارند و هزینه قابل‌توجهی نیز صرف این پایدارسازی موقت می‌شود. در روش سازه نگهبان خرپایی و همچنین نیلینگ، ضرورت دارد که در خاک تغییرشکل یا جابجایی رخ دهد تا سازه نگهبان فعال گردد و گاهی این جابجایی خاک پشت دیواره گود می‌تواند برای سازه همجوار غیر قابل تحمل باشد.

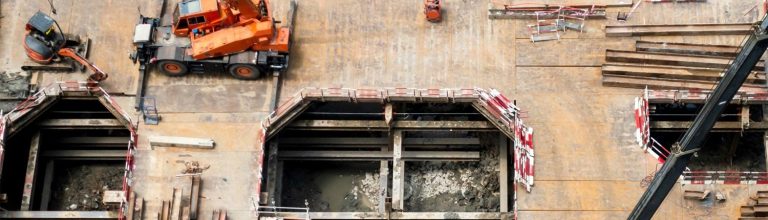

در این مرحله، لازم است بازشوهایی برای ورود تجهیزات حفاری، خروج خاک و انتقال مصالح پیش‌بینی شود. همچنین جانمایی این بازشوها باید با برنامه اجرایی پروژه هماهنگ باشد تا عملیات مراحل بعدی بدون اختلال انجام شود.

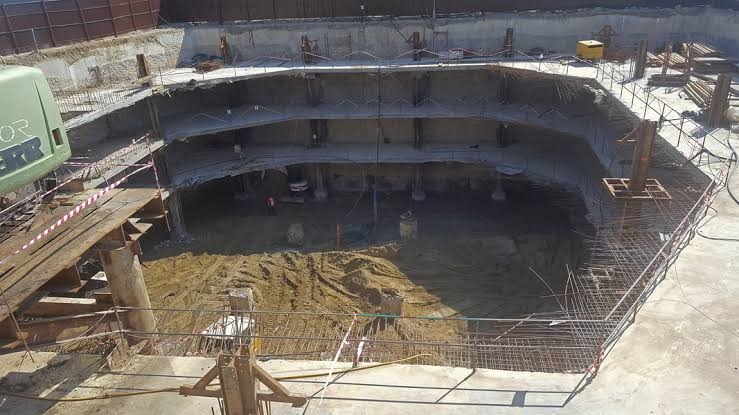

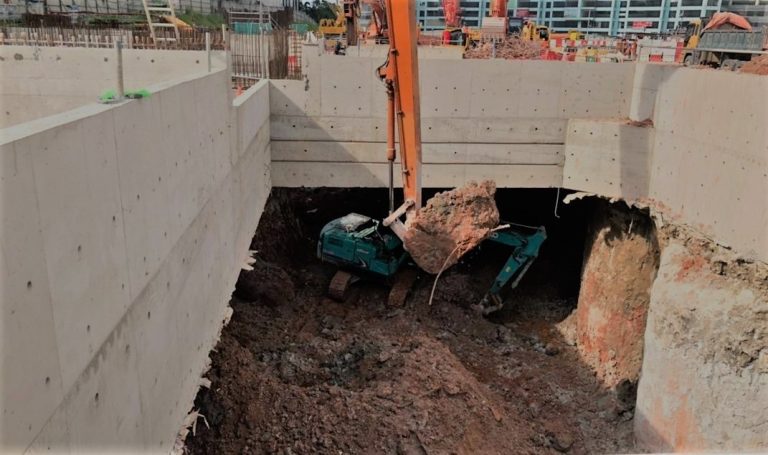

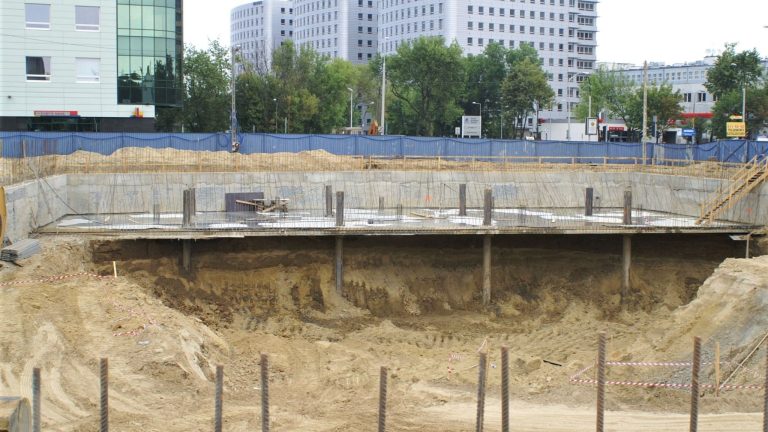

خاکبرداری زیر سقف و تکرار چرخه اجرای سازه در زیر زمین – خاکبرداری

پس از اجرای سقف زیرزمین که می‌تواند انواع مختلفی از جمله عرشه فولادی، کامپوزیت و یا انواع دال‌های بتنی باشد، عملیات خاکبرداری زیر آن آغاز می‌شود. در صورت استفاده از دال‌های بتنی در زیرزمین، لازم است تا مقاومت مشخصه بتن سقف به سطح مجاز آیین‌نامه برسد و سپس اقدام به برچیدن قالب‌بندی سقف و انجام عملیات خاکبرداری زیر تراز سقف مذکور نمود. برخلاف روش‌های معمول که ماشین‌آلات در فضای باز و بزرگی عملیات خاکی را انجام می‌دهند، در روش بالا به پایین بخش زیادی از عملیات خاکی در فضای محدود زیر سقف‌ها انجام می‌شود.

خاک از طریق بازشوهای ایجاد شده در سقف زیرزمین‌ها به خارج از پروژه منتقل و پس از رسیدن حفاری به تراز بعدی، سقف طبقه زیرین اجرا می‌شود و ادامه پیدا می‌کند. کنترل این مرحله نیازمند برنامه‌ریزی دقیق اجرایی است. چراکه فضای محدود، دسترسی تجهیزات، تهویه، روشنایی و مسیر انتقال خاک می‌توانند بر سرعت اجرای پروژه تاثیرگذار باشند. همچنین در هنگام طراحی و برنامه‌ریزی پروژه، تمام مراحل اجرایی در تحلیل پایداری سازه تاپ دان  باید کنترل شوند زیرا سختی دیافراگم سقف کاهش یافته است.

  اجرای فونداسیون در تراز نهایی

پس از ادامه چرخه خاکبرداری و رسیدن به پایین‌ترین تراز گود که زیر تراز فونداسیون است، اجرای فونداسیون اصلی ساختمان آغاز می‌شود. این مرحله که در روش Bottom-Up در ابتدای فرآیند ساخت قرار داشت، در تکنیک تاپ دان پس از تکمیل بخش عمده عملیات اجرایی زیرزمینی اجرا می‌شود.

در این مرحله، پی‌ها، دال کف و سایر اجزای سیستم انتقال بار تکمیل شده و مسیر نهایی انتقال بار از سازه به زمین شکل می‌گیرد. اجرای دقیق فونداسیون اهمیت زیادی دارد. این مرحله باید با ستون‌هایی که از مراحل ابتدایی پروژه اجرا شده‌اند، هماهنگ باشد. هرگونه خطا در تراز، موقعیت یا اتصال اجزای فونداسیون می‌تواند بر عملکرد نهایی سازه تاثیر بگذارد.

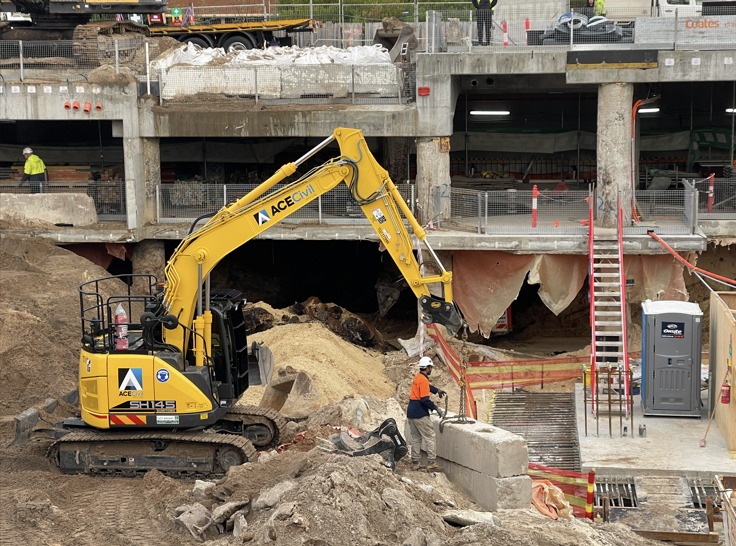

  شروع طبقات مثبت هم‌زمان با ادامه کار در طبقات منفی

یکی از مهم‌ترین مزایای روش تاپ دان، امکان اجرای همزمان بخش‌های بالایی و پایینی ساختمان است. پس از اجرای اجزاء باربر قائم، اجرای اولین سقف در تراز زیرزمین، اجرای دیوار حائل اولین زیر زمین، بسته به تحلیل و طراحی تاپ دان، می‌توان عملیات ساخت طبقات فوقانی را نیز آغاز کرد. این در حالی است که خاکبرداری و اجرای طبقات زیر زمین همچنان ادامه دارد.

همین ویژگی باعث کاهش مدت کلی اجرای پروژه می‌شود، چرا که اجرای روسازه دیگر وابسته به تکمیل کامل زیر زمین نیست. در پروژه‌های بزرگ شهری که زمان اجرا اهمیت بالایی دارد، این همزمانی یکی از دلایل اصلی انتخاب روش Top-Down است.

نکته: ترتیب دقیق مراحل ممکن است با توجه به شرایط پروژه و روش اجرایی تغییر کند، اما اصول کلی اجرای تاپ دان ثابت است.

مزایای روش تاپ دان

روش تاپ دان به‌دلیل تغییر توالی اجرای سازه، در پروژه‌هایی با گودهای عمیق، محدودیت فضای کارگاه و حساسیت بالای ساختمان‌های مجاور، مزایای قابل توجهی دارد. مهم‌ترین ویژگی این روش، اجرای هم‌زمان زیرسازه و روسازه و استفاده از اجزای سازه‌ای پروژه برای کنترل شرایط اجرایی است.

در ادامه، مهم‌ترین مزایای روش بالا به پایین و تأثیر آن‌ها بر زمان، ایمنی و روند اجرای پروژه بررسی می‌شود.

  اجرای هم‌زمان زیرسازه و روسازه و صرفه‌جویی در زمان

در این روش پس از اجرای دیوارهای حائل، سیستم باربر قائم و دال تراز زمین، ساخت روسازه آغاز می‌شود. در حالی که خاکبرداری و اجرای طبقات زیرزمین همچنان ادامه دارد.

در روش‌های متداول، اجرای روسازه پیش از پایان گودبرداری، اجرای فونداسیون و تمامی طبقات زیرزمین امکان‌پذیر نیست. اما در در این شیوه، هم‌پوشانی مراحل اجرا مدت‌زمان کل پروژه را کاهش می‌دهد. این مزیت در ساختمان‌های بلند و پروژه‌های دارای چندین طبقه زیرزمین، اهمیت بیشتری دارد.

  حذف سازه نگهبان موقت در گودهای عمیق

در روش‌های متداول، پایداری گود با سیستم‌های موقتی مانند، سازه نگهبان خرپایی، مهار متقابل، نیلینگ، انکراژ یا دیگر سازه‌های موقت نگهبان تامین می‌شود. این تجهیزات در مرحله ساخت کاربرد دارند و پس از پایان پروژه، نقشی در عملکرد سازه ندارند و تقریبا بدون استفاده از پروژه دفن می‌گردد.

در روش تاپدان، دال‌های زیرزمین به‌تدریج به‌عنوان مهارهای افقی عمل کرده و همراه با دیوارهای حائل و ستون‌های زیرزمین، فشار جانبی خاک را کنترل می‌کنند. به‌همین دلیل، نیاز به اجرای سازه‌های نگهبان موقت تا حدود زیادی کاهش پیدا می‌کند. توجه داشته باشید که این ویژگی در پروژه‌هایی که اجرای انکراژ به‌دلیل محدودیت ملکی یا شرایط محیطی امکان‌پذیر نیست، یک مزیت مهم به شمار می‌رود.

نکته: در برخی پروژه‌های خاص، بسته به شرایط طراحی و اجرا، ممکن است از برخی مهاربندی‌های موقت در داخل سازه پروژه استفاده شود.

  کنترل تغییر شکل دیواره‌ها و ایمنی همسایگی‌ها

یکی از مهم‌ترین چالش‌های گودبرداری عمیق، کنترل حرکت دیواره‌های گود و جلوگیری از نشست زمین است. تغییر شکل بیش از حد خاک می‌تواند به ساختمان‌ها، تأسیسات و معابر مجاور آسیب وارد کند.

روش تاپ دان، تا حدود زیادی این مشکل را برطرف می‌کند. در این شیوه دیوارهای حائل و دال‌های زیرزمین از همان مراحل ابتدایی اجرا، یک سیستم مهاربندی موثر را ایجاد می‌کنند. این موضوع باعث کاهش جابه‌جایی دیواره‌های گود، محدود شدن نشست زمین و افزایش ایمنی ساختمان‌های مجاور می‌شود. به‌همین دلیل، ساخت از بالا به پایین در بافت‌های متراکم شهری یک انتخاب هوشمندانه است.

 امکان اجرا در زیر تراز آب زیرزمینی

وجود سطح بالای آب زیرزمینی می‌تواند عملیات گودبرداری را با چالش‌هایی مانند کاهش پایداری خاک، افزایش فشار جانبی و کنترل آب مواجه کند. استفاده از سیستم‌های حائل عمیق، علاوه‌بر تامین پایداری دیواره گود، امکان کنترل بهتر نفوذ آب را فراهم می‌کند. البته عملکرد این سیستم به عواملی مانند طراحی مناسب، کیفیت اجرای دیوار، جزئیات زهکشی و آب‌بندی و بررسی دقیق شرایط زمین بستگی دارد.

 معایب و محدودیت‌های روش تاپ دان

با وجود مزایای روش بالا به پایین، این روش برای همه پروژه‌ها ممکن است مناسب نباشد. انتخاب این روش نیازمند بررسی و امکان‌سنجی دقیق شرایط فنی، اجرایی، اقتصادی، ژئوتکنیکی و سازه‌ای است. برخی از مهم‌ترین محدودیت‌های این شیوه ساخت عبارتند از:

پیچیدگی طراحی و کنترل مراحل ساخت

در روش تاپ دان، اعضای سازه‌ای مانند دیوارهای حائل، ستون‌های مدفون و سقف‌ها پیش از تکمیل ساختمان تحت شرایط بارگذاری موقت قرار می‌گیرند. به همین دلیل، طراحی باید علاوه‌بر وضعیت نهایی، مراحل مختلف اجرا را نیز در نظر بگیرد. هماهنگی دقیق میان مهندس سازه، ژئوتکنیک و تیم اجرایی برای جلوگیری از خطاهای اجرایی ضروری است.

محدودیت فضای کار و دشواری عملیات اجرایی

یکی از مهم‌ترین محدودیت‌های این روش، انجام خاکبرداری در فضای محدود زیر سقف‌های اجرا شده است. دسترسی ماشین‌آلات، انتقال خاک و جابه‌جایی مصالح در این روش پیچیده‌تر و تخصصی‌تر از روش‌های معمول خواهد بود. به همین دلیل، طراحی بازشوهای سقف، تجهیزات مناسب و طراحی و برنامه‌ریزی دقیق پروژه نقش مهمی در موفقیت پروژه دارد.

نیاز به تجهیزات و تخصص اجرایی

اجرای موفق تاپ دان به تجهیزات مناسب، کنترل دقیق موقعیت عناصر سازه‌ای و تیم اجرایی متخصص و با تجربه نیاز دارد. خطا در اجرای اجزای باربر قائم که دیوار حائل، شمع‌های باربر یا ستون‌های مدفون هستند، مشکل آفرین خواهد بود و اصلاح آن دشواری بسیاری دارد.

هزینه اولیه و نیاز به برنامه‌ریزی دقیق

روش تاپ دان معمولا به مطالعات اولیه، طراحی جزئیات اجرایی و هماهنگی بیشتری نسبت به روش‌های سنتی نیاز دارد. همچنین اجرای عناصر اولیه مانند دیوار حائل و ستون‌های مدفون می‌تواند هزینه شروع پروژه را افزایش دهد. با این حال، در پروژه‌هایی که محدودیت زمان، فضای کار یا شرایط حساس شهری وجود دارد، کاهش زمان اجرا و کاهش نیاز به برخی سیستم‌های موقت این هزینه‌ها را جبران می‌کند.

 تاپ دان چه زمانی انتخاب درستی است؟

انتخاب روش تاپدان زمانی منطقی است که شرایط پروژه، استفاده از روش‌های معمول ساخت را با محدودیت مواجه کند. این شیوه ساخت برای پروژه‌های زیر انتخاب بهتری است:

پروژه‌هایی با محدودیت فضا و مجاورت سازه‌های حساس

در مناطق متراکم شهری که امکان گودبرداری گسترده وجود ندارد تاپ دان انتخاب مناسبی است. همچنین برای شرایطی که ساختمان‌های مجاور به نشست و حرکت زمین حساس هستند، این روش توصیه می‌شود. در این شیوه، کنترل بهتر رفتار گود و میزان تغییرشکل خاک اطراف امکان‌پذیر است.

پروژه‌های دارای زمان‌بندی فشرده

یکی از مهم‌ترین دلایل انتخاب روش تاپ دان، امکان اجرای همزمان زیرسازه و روسازه است. در پروژه‌هایی که کاهش زمان ساخت اهمیت زیادی دارد، این روش انتخاب مناسبی است.

گودهای عمیق با محدودیت در اجرای سازه نگهبان

در برخی پروژه‌ها، اجرای روش‌هایی مانند انکراژ یا نیلینگ به‌دلیل محدودیت ملکی، شرایط زمین یا مسائل حقوقی امکان‌پذیر نیست. در چنین شرایطی، تاپ دان می‌تواند یک راهکار اجرایی مناسب باشد.

 انواع اسکلت در روش تاپ دان

این روش بر اساس نوع سیستم سازه‌ای و میزان استفاده از ساخت همزمان زیرزمین و روسازه، به چند رویکرد اجرایی تقسیم می‌شود. انتخاب روش مناسب به عواملی مانند نوع سازه، شرایط ژئوتکنیکی و خاک، عمق گود، محدودیت‌های اجرایی و زمان‌بندی پروژه بستگی دارد. جدول زیر سه روش کلی سازه معکوس را نمایش می‌دهد:

   تاپ دان بتنی

در روش بتنی، دال‌ها و سایر اجزای باربر بتن‌آرمه به‌صورت مرحله‌ای و به‌روش‌های مختلفی اجرا از جمله درجاریز و پیش‌ساخته می‌شوند. این اجزاء علاوه‌بر نقش نهایی در سیستم سازه‌ای، وظیفه مهاربندی افقی را بر عهده می‌گیرند. این عملکرد دوگانه باعث می‌شود دیواره‌های حائل بهتر کنترل شوند و تغییر شکل‌های ناشی از فشار خاک کاهش یابد. این شیوه بیشتر در پروژه‌هایی با عمق گود زیاد و سازه‌های بتن‌آرمه چندطبقه کاربرد دارد.

   تاپ دان بتنی SRC

در روش بتنی SCR، در ابتدا ستون‌های فولادی سبک،  به‌عنوان المان‌های باربر قائم موقت داخل چاه به روش تاپ دان نصب می‌گردند و سپس به‌صورت مرحله‌ای و از بالا به پایین با انجام خاکبرداری و تکمیل سازه بتنی زیرزمین این مغزه فولادی با اضافه کردن یک جکت بتنی به یک ستون بتنی مرکب تبدیل می‌گردد. استفاده از مغزه فولادی سبب افزایش سرعت و کیفیت اجرا می‌گردد. مغزه‌های فولادی سبک‌تر سبب کاهش هزینه‌های حمل و نصب می‌گردند. از طرف دیگر اتصالات بین ستون‌های بتنی و دیوار حائل، سقف و فونداسیون به کمک این مغزه‌های فولادی فنی و کیفی‌تر برقرار خواهد بود.

   تاپ دان بتنی BCTC

در روش بتنی BCTC، در ابتدا ستون‌های فولادی  دائمی که برای بارهای بهره‌برداری نهایی سازه طراحی شده‌اند، به‌عنوان المان‌های باربر قائم موقت، داخل چاه به‌روش تاپ دان نصب می‌گردند و سپس به‌صورت مرحله‌ای و از بالا به پایین با اجرای دیوار حائل و سقف بتنی هر طبقه و اتصال آنها به ستون فولادی، سازه در طبقات زیرزمین مشابه یک سازه فولادی خواهد شد. بزرگترین امتیاز این روش افزایش فضای مفید طبقات زیر زمین است که می‌تواند به معماری پروژه برای افزایش تعداد پارکینگ کمک قابل توجهی کند. از طرف دیگر این روش نسبت به روش SRC سرعت و کیفیت اجرای بالاتری دارد.

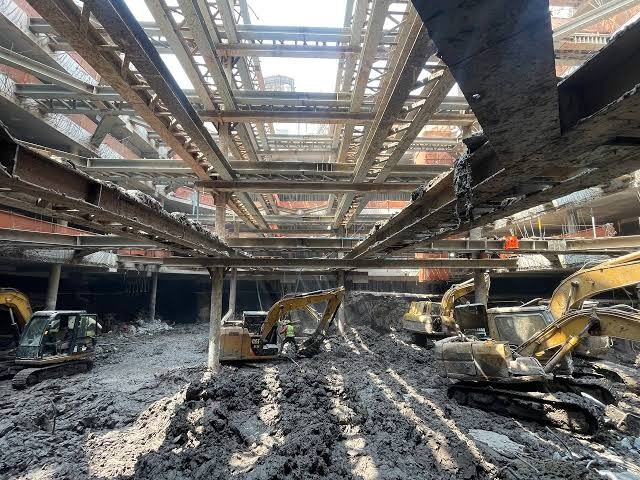

 تاپ دان فولادی

در سازه معکوس فولادی، اسکلت فولادی با انواع مختلف سقف در طبقات زیرزمین با استفاده از ستون‌های مدفون و اعضای فولادی، اجرا می‌گردد. بزرگترین امتیاز این نوع اسکلت در روش تاپ دان، پیشرفت قابل توجه پروژه در طبقات روی زمین است. با توجه به اینکه در اغلب پروژه‌ها کاربری طبقات زیرزمین، پارکینگ می‌باشد و نیازی به سفت‌کاری، نازک‌کاری و تاسیسات خاصی ندارد، این امکان وجود دارد که با تسریع عملیات نصب اسکلت فولادی در طبقات روی زمین، پروژه در روی زمین تا پایان اجرای نما هم پیش برود در حالیکه هنوز در زیرزمین عملیات خاکی و اجرای سازه در حال انجام است.

 تاپ دان CFT

این نوع اسکلت هم مشابه اسکلت فولادی اجرا می گردد و همان امتیازات را دارد اما امتیاز بزرگتری نسبت به سازه فولادی دارد و آن این است که میزان فولاد مصرفی برای این نوع اسکلت کاهش می‌یابد و سبب کاهش قابل توجه هزینه‌های تامین مصالح، ساخت، حمل و نصب اسکلت سازه می‌گردد. از طرف دیگر امکان کاهش ابعاد ستون‌های CFT نسبت به ستون‌های فولادی سبب افزایش فضای مفید مورد نیاز معماری می‌شود.

 نیمه تاپ دان

در برخی پروژه‌ها اجرای کامل سازه معکوس از نظر اقتصادی، زمانی یا اجرایی ضروری نیست. نیمه تاپ دان یک روش ترکیبی مناسب این شرایط است که در آن تنها بخشی از پروژه با تکنیک بالا به پایین اجرا می‌شود و سپس سایر بخش‌ها با روش‌های معمول ادامه پیدا می‌کند. برای تصمیم‌گیری در این مورد نیاز به بررسی تمامی جوانب تامین مالی، زمان‌بندی پروژه، ابعاد پلان پروژه، دسترسی‌ها و همجواری‌ها و عمق گود می‌باشد.

مقایسه تاپ دان با باتم آپ و سایر روش‌های پایدارسازی گود

روش‌های Top-Down و Bottom-Up دو رویکرد اصلی برای اجرای سازه‌‌ها هستند. تفاوت اصلی این دو روش در ترتیب انجام عملیات ساخت است. در ادامه به مقایسه سازه معکوس با سایر روش‌ها می‌پردازیم. بررسی این روش‌ها کمک می‌کنند تا انتخاب درست‌تری داشته باشید:

مقایسه تاپ دان و باتم آپ (Top-Down vs Bottom-Up)

برای بررسی دقیق این دو شیوه متداول ساخت، جدول زیر را مطالعه کنید:

مقایسه تاپ دان با روش‌های پایدارسازی گود

سازه معکوس برخلاف روش‌هایی مانند نیلینگ، انکراژ، مهار متقابل (Braced Cut) و سازه نگهبان خرپایی، یک سیستم موقت مستقل برای پایدارسازی گود محسوب نمی‌شود. این روش در اصل یک سیستم اجرایی سازه است که در آن، بخشی از اجزای سازه اصلی وظیفه کنترل پایداری را هم به‌عهده می‌گیرند. بنابراین معمولا نیازی به سیستم نگهبان روش‌های سنتی و متداول وجود ندارد.

تفاوت عملکرد سازه نگهبان موقت و سیستم تاپ دان

در روش‌هایی مانند نیلینگ یا انکراژ، عناصر پایدارکننده معمولا برای مرحله گودبرداری طراحی می‌شوند. این عناصر پس از تکمیل سازه، نقش اصلی خود را از دست می‌دهند. روش‌های مذکور در بسیاری از پروژه‌ها عملکرد موثری دارند. با این حال اجرای آن‌ها به فضای خارج از محدوده ملک یا شرایط خاص اجرایی نیاز دارد.

در روش تاپ دان، هدف استفاده از اعضایی است که در سازه نهایی باقی می‌مانند. دال‌های زیرزمین پس از اجرا به‌عنوان مهارهای افقی عمل کرده و نیروهای جانبی وارد بر دیوارهای حائل را کنترل می‌کنند. این ویژگی باعث کاهش نیاز به سیستم‌های موقت و افزایش هماهنگی بین مراحل ساخت می‌شود.

هزینه اجرای تاپ دان به زبان ساده

هزینه اجرا به شرایط پروژه، عمق گودبرداری، سیستم سازه‌ای، شرایط زمین و محدودیت‌های اجرایی بستگی دارد. سازه معکوس به‌دلیل نیاز به تجهیزاتی مانند ستون‌های مدفون و طراحی دقیق مراحل ساخت، هزینه اولیه بیشتری نسبت به روش‌های معمول دارد.

با این حال، در پروژه‌های بزرگ شهری، هزینه نهایی تنها به قیمت عملیات اجرایی محدود نمی‌شود. کاهش زمان ساخت، امکان اجرای همزمان زیرسازه و روسازه، کاهش نیاز به سازه‌های نگهبان موقت و کنترل بهتر ریسک‌های گودبرداری باعث توجیه اقتصادی روش تاپ دان شود.

چرا تاپ دان می‌تواند از نظر اقتصادی مقرون‌به‌صرفه باشد؟

مهم‌ترین مزیت اقتصادی روش بالا به پایین، امکان کاهش زمان اجرای پروژه است. در ساختمان‌های بلندمرتبه، پروژه‌های تجاری و سازه‌های شهری، کاهش زمان ساخت ارزش اقتصادی قابل توجهی ایجاد می‌کند.

همچنین در این روش، بخشی از اجزای سازه نهایی مانند دیوارهای حائل و دال‌های زیرزمین، همزمان نقش اجرایی و پایدارسازی را بر عهده دارند. این موضوع می‌تواند با حذف سازه نگهبان موقت، هزینه‌های اضافی را کاهش دهد.

چه زمانی اجرای تاپ دان از نظر هزینه توجیه ندارد؟

سازه معکوس برای همه پروژه‌ها بهترین گزینه نیست. در ساختمان‌های کوچک، گودهای کم‌عمق یا زمین‌هایی که فضای کافی برای گودبرداری باز وجود دارد، روش‌های سنتی مانند Bottom-Up ممکن است ساده‌تر و اقتصادی‌تر باشند.

انتخاب این روش باید بر اساس مقایسه مجموع هزینه‌ها، زمان اجرا، شرایط ژئوتکنیکی، ریسک‌های پروژه و محدودیت‌های کارگاه انجام شود. به‌همین دلیل، هزینه اولیه بالاتر ساخت معکوس همیشه به معنی هزینه نهایی بیشتر نیست.

     سوالات متداول

  آیا تاپ دان برای هر گودی مناسب است؟

خیر، این روش بیشتر برای گودهای عمیق، پروژه‌های شهری، فضاهای محدود مناسب است.

    تاپ دان چقدر زمان صرفه‌جویی می‌کند؟

میزان صرفه‌جویی به شرایط پروژه بستگی دارد، اما اجرای همزمان زیرسازه و روسازه می‌تواند مدت اجرای پروژه را تا حدود قابل توجهی کاهش دهد.

   آیا تاپ دان از نیلینگ ایمن‌تر است؟

این روش در صورت طراحی و اجرای صحیح و مناسب می‌تواند تغییر شکل گود را بهتر کنترل کند.

حداقل عمق گود برای توجیه تاپ دان چقدر است؟

عمق مشخصی وجود ندارد و انتخاب این روش به شرایط خاک، تعداد طبقات زیرزمین، محدودیت فضا و الزامات پروژه بستگی دارد.

  جمع‌بندی

تاپ دان یک راهکار پیشرفته و فنی برای اجرای پروژه‌هایی است که با گودهای عمیق، محدودیت فضا، همجواری‌های حساس یا نیاز به کنترل دقیق تغییر شکل زمین مواجه هستند. این روش با ترکیب همزمان عملیات گودبرداری و اجرای سازه، امکان افزایش سرعت اجرا، کاهش ریسک‌های اجرایی و استفاده موثر از اجزای سازه‌ای را فراهم می‌کند.
