انتخاب روش اجرای گودبرداری فقط به عمق گود وابسته نیست. شرایط خاک، وضعیت آب زیرزمینی، ساختمانهای مجاور، فضای کارگاه و برنامه زمانی پروژه هم در این انتخاب دخیل هستند. در تاپ دان، دالهای دائمی زیرزمین در حین پیشروی حفاری اجرا میشوند و در مراحل بعدی بهعنوان مهارهای افقی دیوارهای حائل پیرامونی عمل میکنند. این ویژگی تغییرشکل زمین و اثر حفاری بر سازههای اطراف را محدود میکند.
به همین دلیل، کاربرد روش تاپ دان بیشتر در پروژههایی مطرح است که اجرای گود فضای زیادی میخواهد یا کنترل تغییرشکل زمین و سرعت پیشرفت پروژه اهمیت بالایی دارند. البته انتخاب نهایی باید پس از امکان سنجی اجرا، بررسیهای ژئوتکنیکی، سازهای و اقتصادی انجام شود. این مقاله به روش تاپ دان میپردازد و به شما خواهد گفت که چرا انتخاب روش گودبرداری و پایدارسازی گود، سرنوشت پروژه را تعیین میکند؟
۶ موقعیتی که تاپ دان انتخاب اول است
تاپ دان برای همه پروژهها انتخاب اول نیست. این روش زمانی ارزش بیشتری پیدا میکند که چند محدودیت همزمان مانند گود عمیق، همجواری حساس یا نیاز به اجرای موازی روسازه و زیرسازه وجود داشته باشند. در ادامه 6 موقعیتی را بررسی میکنیم که در آنها کاربرد روش تاپ دان در اولویت است:
1. گود عمیق با چند طبقه زیرزمین

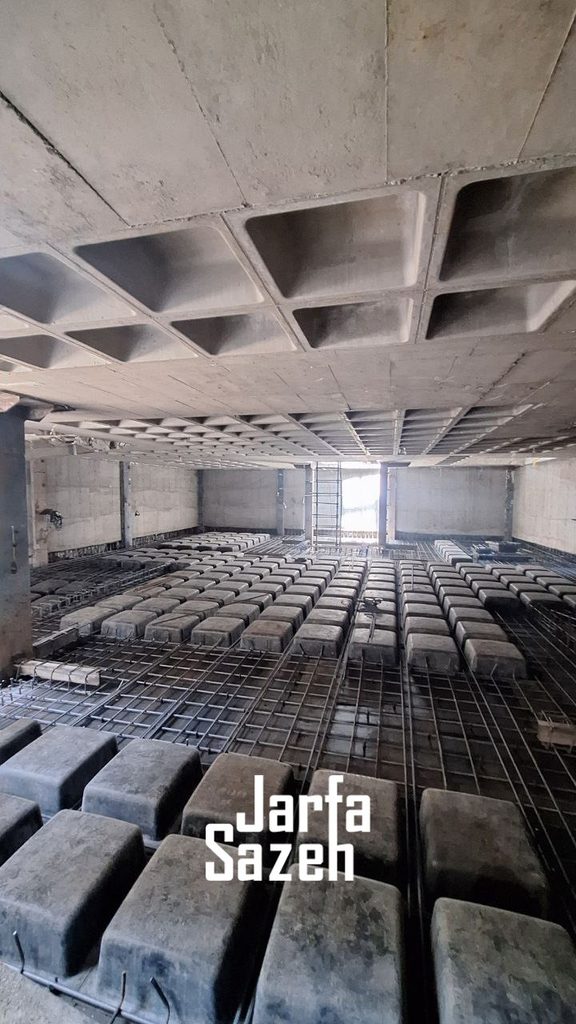

با افزایش عمق گود، کنترل تغییر شکل دیوارهها و حرکت خاک اطراف اهمیت بیشتری پیدا میکند. در پروژههایی با سه طبقه زیرزمین یا بیشتر، این موضوع اهمیت بیشتری دارد. چراکه افزایش عمق، نیروهای وارد بر دیوارهای پیرامونی و حساسیت گود نسبت به تغییرشکل را افزایش میدهد. در روش تاپ دان، دالهای زیرزمین بهتدریج اجرا میشوند. این دالها مانند مهارهای افقی صلب، دیوارهای پیرامونی را در ترازهای مختلف مقید میکنند.
به همین دلیل، گود عمیق با چندین تراز زیرزمین یکی از شرایط مهم برای بررسی روش تاپ دان است. البته تعداد طبقات زیرزمین بهتنهایی معیار انتخاب این روش نیست و باید شرایط خاک، سطح آب زیرزمینی، وضعیت همجواریها، سیستم پایدارسازی و روشهای اجرایی جایگزین هم بررسی و مقایسه شوند.

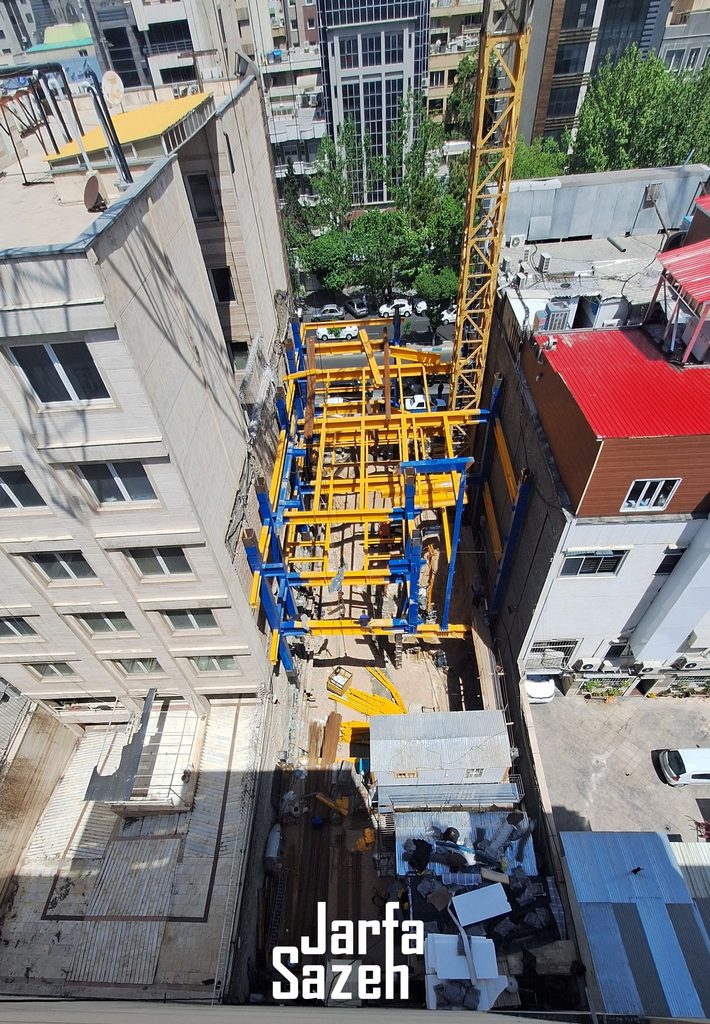

2.بافت شهری متراکم و همسایههای حساس یا فرسوده
در پروژههای متراکم شهری، حتی جابهجایی و تغییرشکل محدود دیواره گود، خطر نشست زمین یا آسیب به ساختمانها و تأسیسات مجاور را افزایش میدهد. اجرای تدریجی دالها زیرزمینها در روش تاپ دان، مهارهای صلبی در ترازهای مختلف ایجاد میکند و میزان حرکت جانبی سیستم نگهبان را کاهش میدهد.
به همین دلیل، گودبرداری در بافت شهری زمانی که ساختمانهای قدیمی، تأسیسات حساس یا زیرساختهای مهم در مجاورت پروژه قرار دارند، یکی از شرایط جدی برای بررسی تاپ داون است. البته کنترل تغییر شکل همچنان به طراحی صحیح و محاسبات دقیق نیاز دارد.
3.سطح آب زیرزمینی بالا
وجود آب زیرزمینی، گودبرداری را پیچیدهتر میکند. افزایش فشار آب، ورود آب به گود، تراوش و تغییر شرایط تنش موثر خاک، روی پایداری گود و سازههای اطراف اثرگذار هستند. بنابراین سطح آب باید از مرحله مطالعات ژئوتکنیک وارد طراحی سیستم نگهبان، آببندی و کنترل آب زیرزمینی شود.
کاربرد روش تاپ دان در چنین پروژههایی اهمیت بسیاری دارد. اما آب زیرزمینی بهتنهایی دلیل انتخاب این روش نیست. عملکرد دیوار حائل، جزئیات درزهای اجرایی، زهکشی، آببندی و روشهای کنترل فشار آب باید بهصورت یکپارچه طراحی شوند. بررسی نمونههای موردی مانند ایستگاههای مترو نشان میدهد که مدیریت آب زیرزمینی بخشی جداییناپذیر از طراحی گودهای عمیق شهری است.

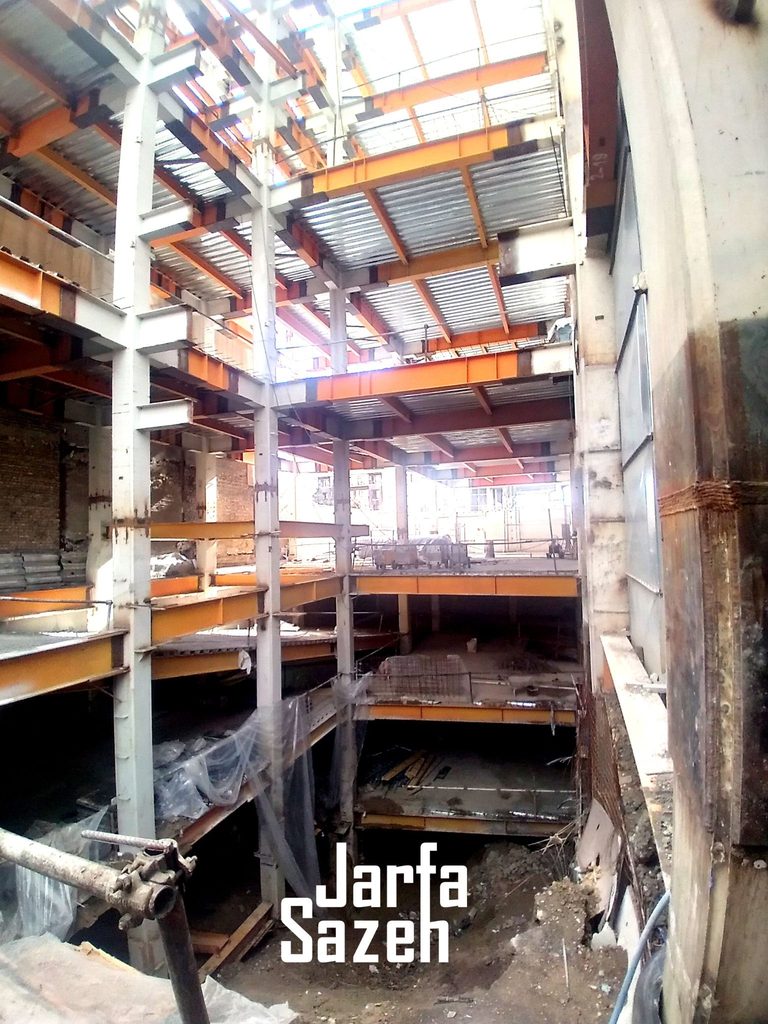

4.محدودیت جدی زمان و نیاز به اجرای همزمان طبقات

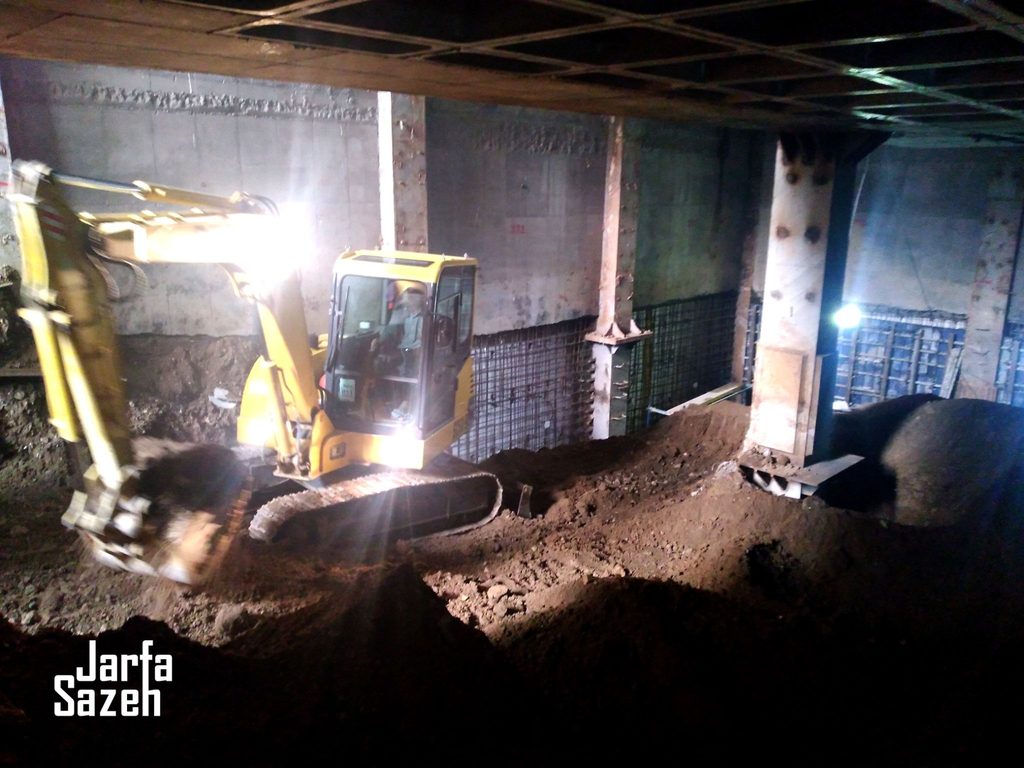

یکی از مهمترین موارد استفاده تاپ دان در محدودیت زمانی است. جایی که برنامه پروژه اجازه نمیدهد، ساخت روسازه تا پایان عملیات زیرزمینی متوقف بماند. کاربرد روش تاپ دان چیست؟ در این روش پس از اجرای سیستم باربر اولیه و دال تراز زمین، امکان اجرای عملیات حفاری، اجرای طبقات زیرزمین و همزمان ساخت روسازه نیز وجود دارد.
این همپوشانی میتواند مدت کل پروژه را کاهش دهد. البته نباید این فرایند را با سریعتر شدن تمام عملیات اشتباه گرفت. دسترسی محدود به زیرزمین، بازشوهای لازم برای خروج خاک و محدودیت ابعاد ماشینآلات ممکن است، خودِ عملیات زیرسازی را دشوار و پرهزینه کنند.
5.زمینهای محصور بدون فضای مانور برای مهار خارجی
در بعضی قطعات شهری، امکان اجرای مهارهای خارجی مانند انکر وجود ندارد. چراکه مالکیت زمینهای اطراف، ساختمانهای مجاور یا تاسیسات زیرزمینی استفاده از فضای خارج از محدوده پروژه را محدودتر میکنند. در چنین شرایطی، دالهای دائمی زیرزمین میتوانند بخشی از سیستم مهاربندی داخلی دیوارهای پیرامونی باشند.
این موضوع برای ساختوساز در همسایگی ساختمانهای موجود، اهمیت بیشتری پیدا میکند. در این شرایط، طراحی دیوار پیرامونی، ستونهای میانی، اتصالات دال و توالی مراحل حفاری باید با دقت زیادی انجام شود تا انتقال بار و تغییرشکلها در هر مرحله کنترل شوند.

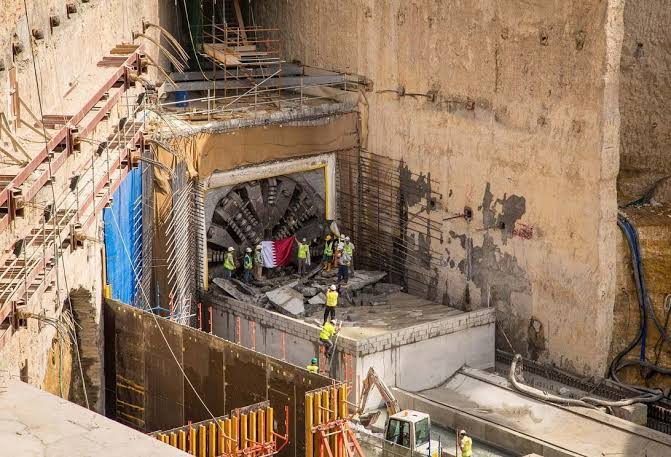

6. پروژههای زیرساختی: ایستگاه مترو، پارکینگ زیرزمینی، فضای مدفون
کاربرد روش تاپ دان به ساختمانهای بلندمرتبه محدود نمیشود. ایستگاههای مترو، پارکینگهای زیرزمینی، تونلها و برخی سازههای مدفون از پروژههایی هستند که به این روش نیاز دارند.
در پروژههای شهری، اجرای زودهنگام سقف امکان استفاده مجدد از سطح زمین را فراهم میکند و میزان اختلال در فعالیتهای شهری را کاهش میدهد. اهمیت این روش را میشود در پروژه ایستگاه متروی West Shanghai Railway Station، مشاهده کرد. چرا که در این پروژه حفاری در زیر خط راهآهن فعال انجام میشد.
به همین دلیل روش تاپ دان برای پروژه ضروری تشخیص داده شد. مطالعه منتشر شده در Journal of Construction Engineering and Management هم عملکرد روش و راهکارهای بهبود کنترل تغییر شکل را بررسی کرده است.
چه زمانی تاپ دان انتخاب مناسبی نیست؟
کاربرد روش تاپ دان زمانی توجیه بیشتری دارد که مزایای آن بتواند هزینه و پیچیدگی بیشتر اجرا را جبران کند. بهطور مثال در پروژههایی که محدودیت جدی در فضا، همجواری یا زمان وجود ندارد، انتخاب روش پایین به بالا تا حدود زیادی سادهتر و اقتصادیتر است. دو نمونه از مواردی که به تاپ داون نیازی ندارند، عبارتند از:
گودهای کمعمق با همسایگی مقاوم
پروژههایی با یک یا دو طبقه زیرزمین را در نظر بگیرید. اگر ساختمانهای اطراف فاصله کافی داشته باشند و حساسیت زیادی نسبت به نشست و جابهجایی وجود نداشته باشد، اجرای Bottom-Up شاید انتخاب منطقیتری باشد.
مزایای روش Bottom-Up در این شرایط دسترسی مستقیم به کف گود، امکان استفاده از ماشینآلات بزرگتر و فضای بیشتر برای قالببندی و حمل مصالح است. در چنین شرایطی، نیازی به هزینه و پیچیدگی اجرای دیوارهای پیرامونی، ستونهای میانی و اتصالات خاص تاپ دان وجود ندارد. بنابراین مقایسه تخصصی دو روش باید پیش از شروع طراحی اجرایی انجام شود.
زمینهای باز و بدون محدودیت که open-cut ارزانتر است
گاهی زمین وسعت کافی دارد و امکان اجرای شیببندی یا سیستم نگهبان متعارف هست. در این شرایط انتخاب روش پایین به بالا مزیت اجرایی بیشتری دارد. در این حالت، ماشینآلات بزرگتر دسترسی بهتری به کف گود دارند و عملیات خاکبرداری و ساخت فونداسیون سادهتر انجام میشود.
در مقابل، تاپ دان برای پروژههایی طراحی شده که محدودیتهای سایت، همجواری یا برنامه زمانی، مزیتهای این روش را توجیه کنند. بنابراین عمیق بودن زیرزمین نباید تنها دلیل انتخاب تاپ دان باشد.
چکلیست تصمیم برای کارفرما: ۷ سوال قبل از انتخاب روش
اگر همچنان در مورد کاربرد روش تاپ دان مطمئن نیستید، پیش از تصمیمگیری، این هفت سؤال را با تیم ژئوتکنیک و سازه بررسی کنید:
- عمق گود و تعداد طبقات زیرزمین چقدر است؟
- آیا با مشکل ساختمانها و تاسیسات همجوار حساس مواجه هستید؟
- شرایط خاک و احتمال نشست یا تغییرشکل زمین چگونه است؟
- تراز آب زیرزمینی کجاست و چه روشی برای کنترل آن در نظر گرفته شده است؟
- آیا امکان استفاده از مهارهای خارجی مانند انکر وجود دارد؟
- آیا لازم است ساخت روسازه همزمان با زیرزمین پیش برود؟
- هزینه، زمان و ریسک تاپ دان در مقایسه با Bottom-Up چگونه است؟
پاسخ این پرسشها را با مطالعات ژئوتکنیک، مدلسازی مراحل ساخت و برنامه بررسی تغییرشکل کنترل کنید. فراموش نکنید که در پروژههای عمیق، پایش دیوار، دال، زمین اطراف و ساختمانهای مجاور بخش مهمی از مدیریت ریسک است.
نمونه واقعی: چرا در ایستگاه متروی West Shanghai Railway Station چین تاپ دان انتخاب شد
یکی از نمونههای قابل استناد، پروژه ایستگاه متروی West Shanghai Railway Station در چین است. گود این ایستگاه در زیر یک خط راهآهن پرسرعت فعال قرار دارد. بنابراین کنترل تغییر شکل و جلوگیری از اختلال در عملکرد راهآهن برای این پروژه اهمیت ویژهای داشت. یعنی مواردی که روش تاپ داون بهخوبی میتوانست پاسخگوی آن باشد.
نمونه موفق دیگر، پروژه Crown Sydney در Barangaroo است. این پروژه یک برج ۷۲ طبقه با پارکینگ سهطبقه زیرزمینی است که عمق گود آن به حدود ۱۳ متر میرسد. سیستم نگهبان این پروژه شامل دیوارهای دیافراگمی است که در چند تراز بهوسیله دالهای زیرزمین مهار شدهاند. عملکرد گود هم با ابزار دقیق و تحلیل عددی بررسی شده است.
سوالات متداول
آیا تاپ دان فقط برای گودهای عمیق مناسب است؟
خیر. عمق گود یکی از عوامل تصمیمگیری است. شرایط همجواری، محدودیت زمین، آب زیرزمینی، سیستم نگهبان و برنامه زمانی و اقتصادی هم باید بررسی شوند.
آیا تاپ دان همیشه هزینه ساخت را کاهش میدهد؟
خیر. این روش میتواند مدت کلی پروژه را کاهش دهد، اما اجرای زیرزمین بهدلیل دسترسی محدود، بازشوهای موقت و محدودیت ماشینآلات ممکن است هزینه و زمان بیشتری داشته باشد که برای هر پروژه باید با روشهای دیگر پایدارسازی گود و اجرای سازه مقایسه گردد.
آیا آب زیرزمینی بالا به معنی انتخاب قطعی تاپ دان است؟
خیر. آب زیرزمینی فقط یکی از عوامل تصمیمگیری است. سیستم زهکشی و آببندی، کنترل فشار آب، شرایط خاک و اثر افت یا جریان آب بر ساختمانهای اطراف هم اهمیت دارند.
مهمترین مزیت تاپ دان در پروژههای شهری چیست؟
مهمترین مزیت، ترکیب کنترل مناسبتر حرکت زمین با امکان پیشبرد همزمان بخشهایی از روسازه و زیرسازه است.
انتخاب مطمئن روش اجرای گود با تیم فوق تخصصی ژرفا سازه
مشاهده کردید که کاربرد روش تاپ دان بیشتر در پروژههایی مطرح است که گود عمیق، فضای کار محدود، همجواری حساس یا محدودیت در مهار خارجی دارند. با این حال، تاپ دان برای همه پروژهها بهترین گزینه نیست.
اگر زمین باز باشد و محدودیت جدی از نظر همجواری، فضای کار یا زمانبندی وجود نداشته باشد، ممکن است روش Bottom-Up سادهتر و اقتصادیتر باشد. در هر صورت انتخاب نهایی باید بر پایه مطالعات ژئوتکنیک، شرایط آب زیرزمینی، سیستم سازهای و مقایسه فنی و اقتصادی گزینهها انجام شود.
